CAVI RF/MICROONDE
SERIE NTEQ |
DESCRIZIONE GENERALE
La TEST EQUIPMENT s.r.l, forte dell’esperienza consolidata con la precedente serie di cavi per RF/ Microonde, immette nel mercato la nuova serie di cavi NTEQ, con o senza corazzatura, migliorata rispetto alla precedente.
La Test Equipment s.r.l. risolve con la nuova serie NTEQ i principali punti deboli comuni a tutti i cavi corazzati esistenti sul mercato:
- Manutenibilità scarsa o nulla.
l’usura dei connettori, il deterioramento delle caratteristiche o la rottura del cavo implicano in modo irreversibile l’inutilizzabilità del cavo stesso.
Il problema è stato risolto rendendo possibile la sostituzione dei connettori in qualsiasi momento della vita del cavo con ripristino delle caratteristiche ottimali.
- Scarsa resistenza alla torsione.
Per ragioni meccaniche la guaina esterna dei cavi corazzati disponibili sul mercato non segue la torsione del cavo interno durante lo srotolamento a causa delle differenti caratteristiche fisiche dei materiali.
Inevitabilmente si genera una coppia torcente che determina il deterioramento delle prestazioni, del Return Loss o la rottura della schermatura o del cavo, rendendolo inutilizzabile.
Il problema è stato risolto mediante un innovativo sistema di crimpatura e di assemblaggio basato su cuscinetti a sfera al fine di eliminare l'azione di coppie torcenti e di massimizzare la resistenza alla trazione e alla torsione del cavo.
- Assenza di possibilità di ottimizzazione del Return Loss del cavo.
Non esistono in commercio cavi per RF con la possibilità di ottimizzare la specifica di Return Loss nell’intero intervallo di frequenza o parte di esso, per cui non risulta possibile intervenire su questo importante parametro né in fase di realizzazione né in fase di manutenzione del cavo stesso.
Attualmente, solo su cavi con connettori N (sarà presto disponibile su qualsiasi tipologia di cavo) è possibile attuare l'ottimizzazione del Return Loss sia in fase di produzione che di manutenzione del cavo stesso, nell'intero spettro delle frequenze o nella banda di frequenza specificata dal cliente.
|
TIPOLOGIE DI CAVI REALIZZABILI
Si possono realizzare cavi intestati con connettori N, 7/16, SMA, sia di tipo femmina che maschio e una loro qualsivoglia combinazione, con lunghezze a partire da 50 cm, di tipo corazzato o non corazzato.
Sono disponibili le seguenti opzioni:
-
“R” (alta resistenza) per tutti i connettori disponibili
- “A” (ottimizzazione del Return Loss), attualmente disponibile per i soli cavi intestati con connettore N e prossimamente disponibile su cavi intestati SMA e 7/16.
|
CARATTERISTICHE
DIMENSIONI |
Conduttore interno |
CuAg ø 1,4 mm |
Dielettrico |
SPE (Foamed Polyethylene) ø 3,82 mm |
Schermatura interna |
Al ø 3,96 mm |
Schermatura esterna |
CuSn ø 4,48 mm |
Rivestimento esterno |
PE ø 5,50 mm |
Peso |
4,4 kg/100m |
Raggio di curvatura min |
55 mm (statico)/80mm (ripetuto) |
ATTENUAZIONE |
0,56 dB/m @ 3,6 GHz |
1,07 dB/m @ 10 GHz |
1,5 dB/m @ 16 GHz |
1,62 dB/m @ 18 GHz |
CARATTERISTICHE ELETTRICHE |
Impedenza |
50 Ω +/- 2 Ω |
Frequenza operativa |
Fino a 18 GHz |
Capacità |
82 pF/m |
Velocità di propagazione |
82 % |
Ritardo |
4.1 ns/m |
Resistenza di isolamento |
≥ 1 x 108 MΩ m |
Max tensione operativa |
0.5 kVrms (s.l.m.) |
COME ORDINARE
Siete interessati all’acquisto dei nuovi cavi NTEQ?
Volete ulteriori informazioni?
Contattateci tramite il link che trovi in fondo a questa pagina oppure direttamente cliccando QUI.
COSTRUISCI IL TUO CAVO!
Se volete formulare direttamente la Vs. proposta d’ordine è sufficiente specificare il seguente codice identificativo compilando con le opportune voci i campi in rosso:
NTEQ-42-XY-50Z-L/O
X= connettore 1: N(m), N(f); 7/16(m), 7/16(f); SMA(m), SMA(f)
Y= connettore 2: N(m), N(f); 7/16(m), 7/16(f); SMA(m), SMA(f)
L= lunghezza in metri
Z= “A”cavo corazzato, “N” cavo non corazzato
O(*)=opzioni: R(alta resistenza); A(ottimizzazione Return Loss)
* Le opzioni “R” e “A” non possono essere applicate congiuntamente.
In caso di richiesta dell’opzione “A”, è necessario specificare se si desidera una ottimizzazione broadband, oppure specificare la banda di interesse in MHz |
Esempio 1: si vuole ordinare un cavo corazzato intestato N maschio, N femmina, di lunghezza pari a 3,5 metri, con Return Loss ottimizzato in banda UHF,
il codice da usare sarà:
NTEQ-42-N(m)N(f)-50A-3,5/A UHF
Esempio 2: si vuole ordinare un cavo corazzato intestato N maschio, 7/16 femmina, di lunghezza pari a 1,5 metri
Il codice da usare sarà:
NTEQ-42-N(m)7/16(f)-50A-1,5
Esempio 3: si vuole ordinare un cavo corazzato intestato N maschio, N maschio, di lunghezza pari a 4,5 metri, non corazzato
Il codice da usare sarà:
NTEQ-42-N(m)N(m)-50N-4,5
|

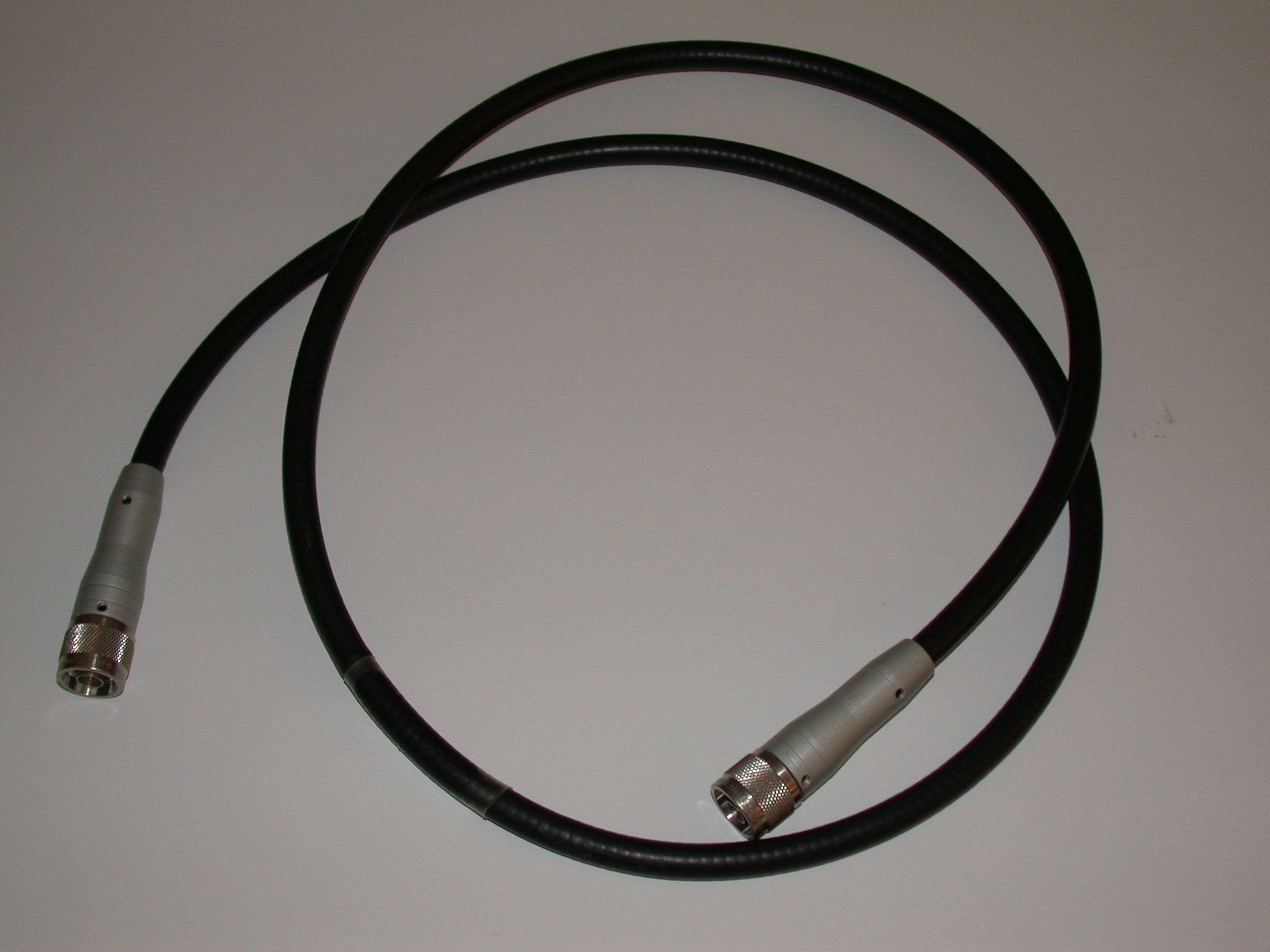

Figura 1 - Cavo RF NTEQ intestato N

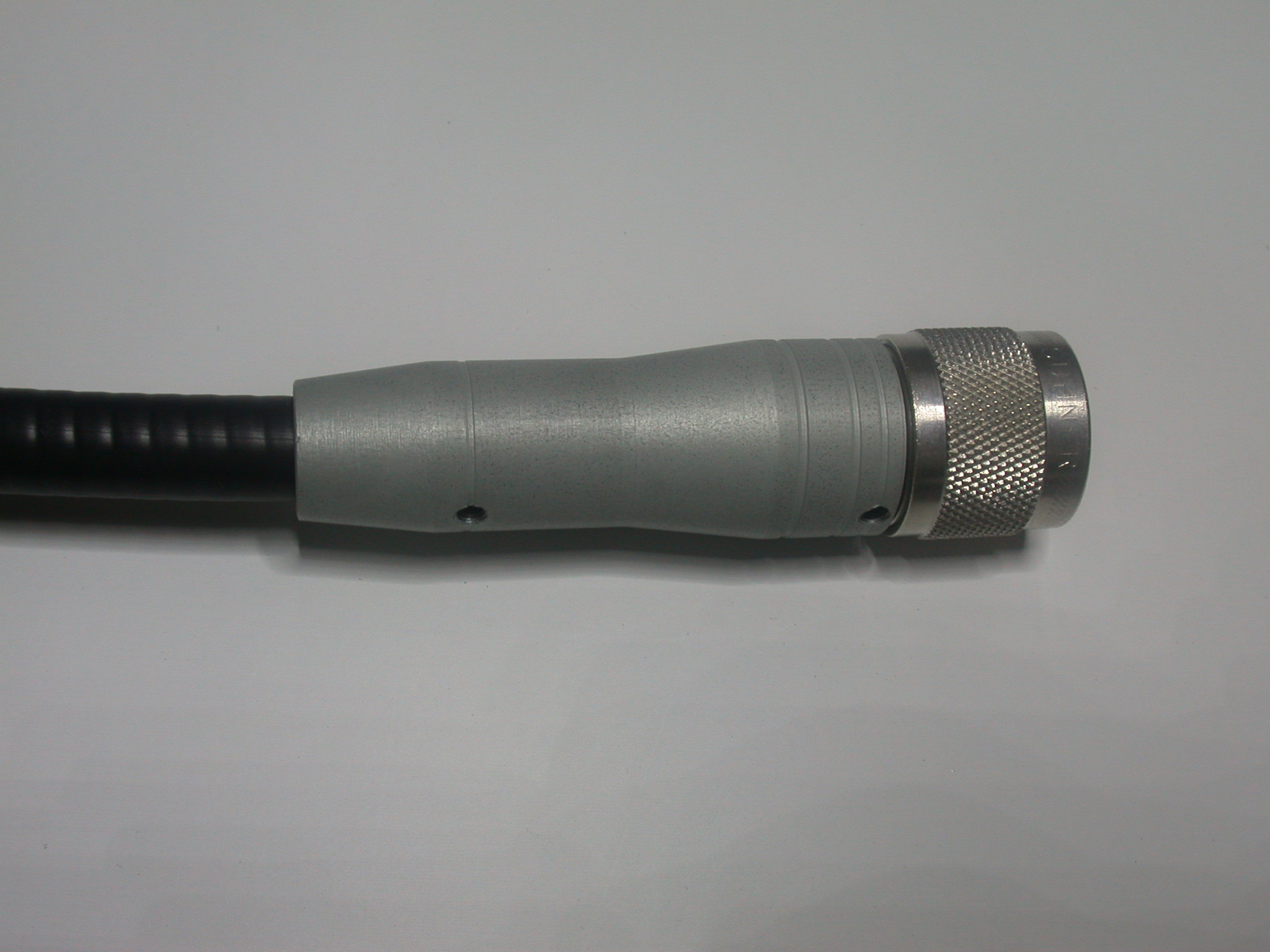

Figura 2 - Particolare intestazione
connettore N

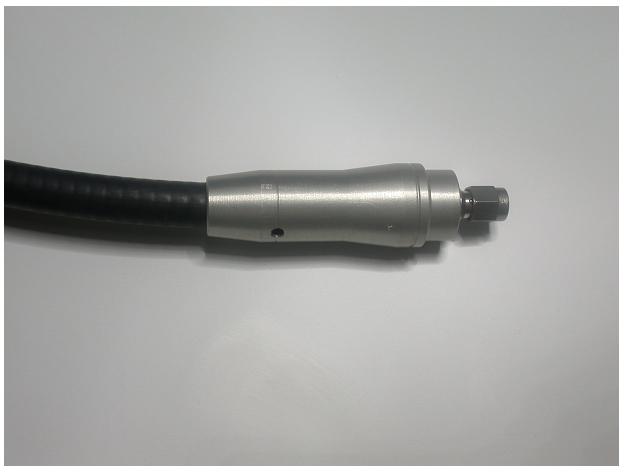

Figura 3 - Particolare intestazione
connettore SMA

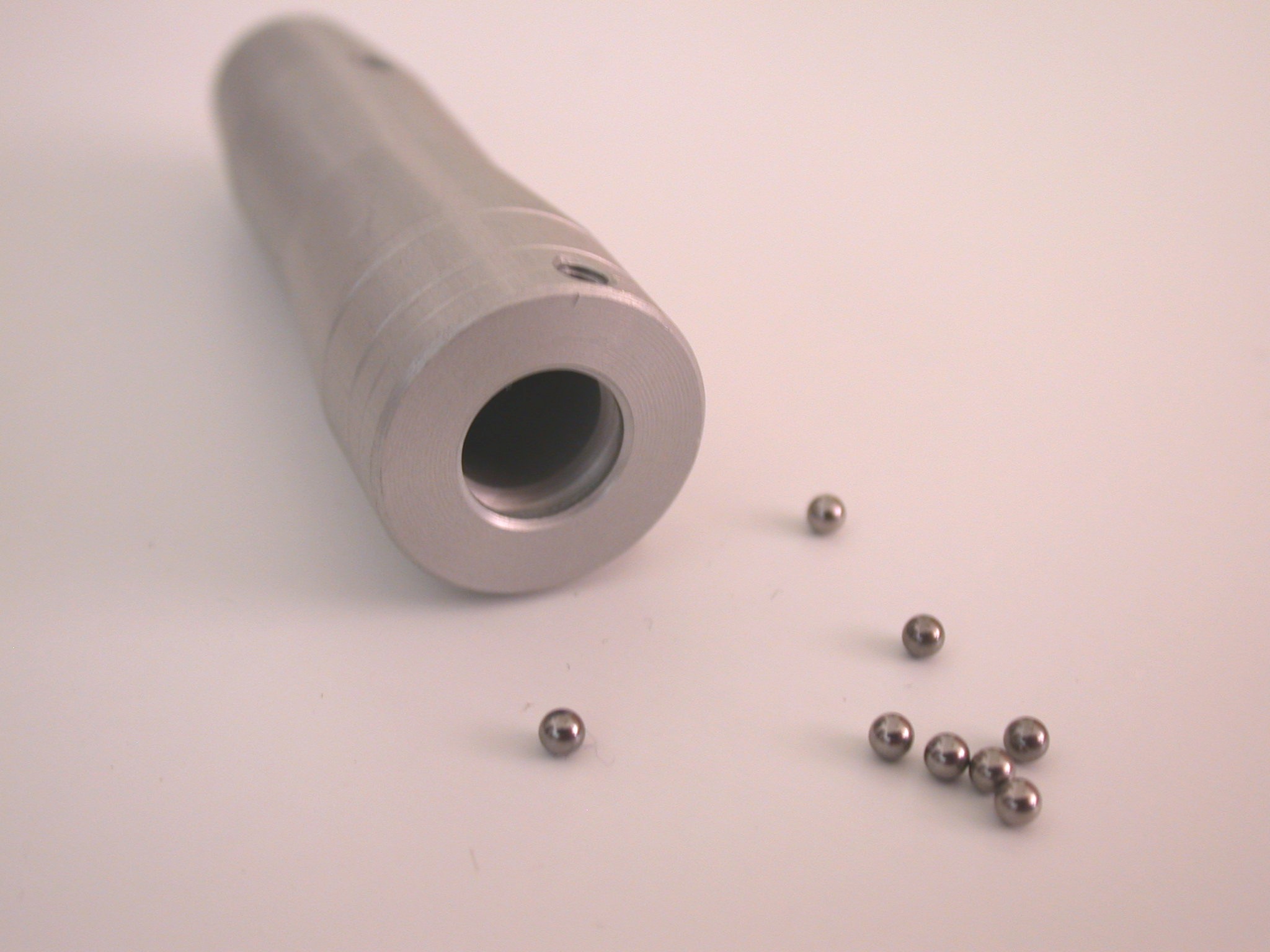

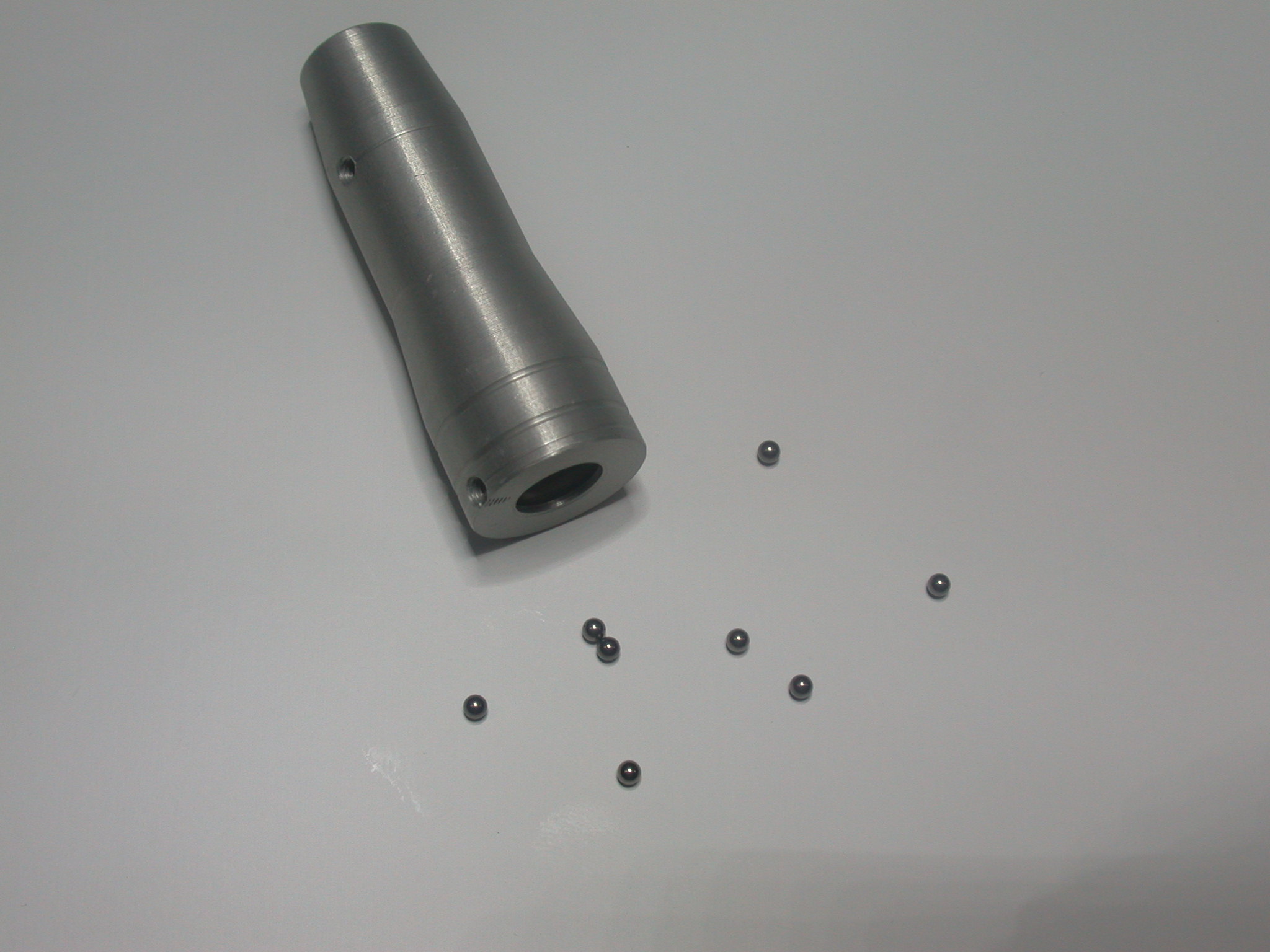

Figura 4 - Particolare del terminale
in alluminio

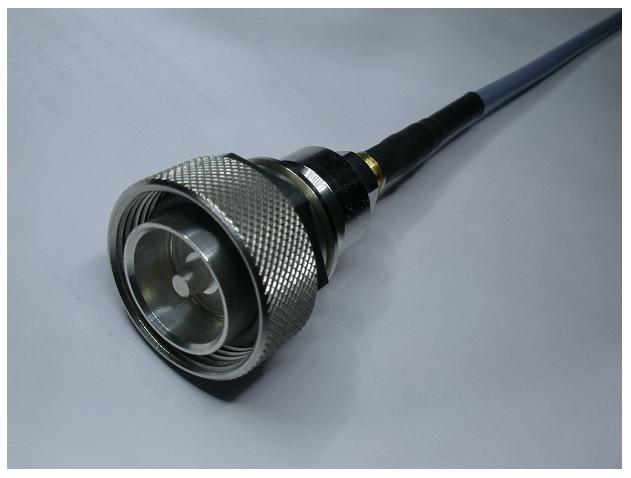

Figura 5 - Cavo NTEQ non corazzato.
Dettaglio intestazione connettore 7/16

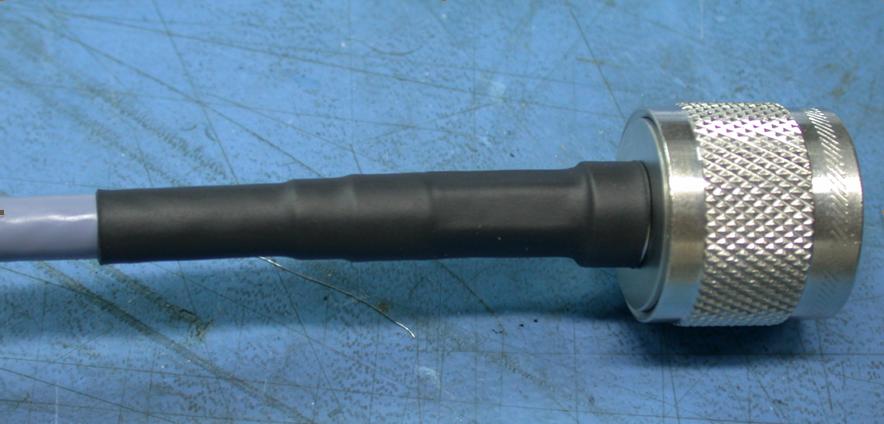

Figura 6 - Cavo NTEQ non corazzato.
Dettaglio intestazione connettore N
 |
