- SOLAR02: unità remota per misura irraggiamento e temperatura
- Set di 5 cavi + coccodrilli
- 3 Pinze amperometrica AC 5-100A/1V, diametro cavo 20mm
- 1 Pinza amperometrica DC/AC 10-100A/1V, diametro cavo 30mm
- HT304: cella di riferimento per misura di irraggiamento
- Sonda per misura temperatura pannelli/ambiente
- Pennino per “touch-screen”
- Alimentatore DC/AC caricabatteria
- Batteria ricaricabile Li-ION
- TOPVIEW2007: Windows software + cavo USB C2007
- Valigia per trasporto strumento ed accessori
- certificato di calibrazione ISO9000
- Manuale d'uso su CD-ROM
- Guida rapida all'uso
SOLAR02 |
HT304 |
Nuove pinze amperometriche per il collaudo di grandi impianti fotovoltaici
 |
 |
HP30C2
Trasduttore a pinza per misura di corrente AC con
portate 200-2000A |
HT98U
Trasduttore a pinza per misura di corrente AC/DC
fino a 1000A |
| Numero: |
3 PINZE |
| Correnti primarie: |
200A, 2000A FS |
| Campi di misura: |
0,1 ÷ 200A / 1A ÷ 2000A |
| Segnale di uscita: |
1V |
| Protezione: |
A mezzo diodi |
| Rapporti: |
5mV/A – 0.5mV/A |
| Precisione: |
vedere tabella |
| Errore massimo: |
2% (della lettura) |
| Carico esterno minimo: |
10KΩ |
| Campo di frequenza: |
40Hz ÷ 5kHz |
| Grado di inquinamento: |
2 secondo IEC 1010-1 |
| Resistenza dielettrica: |
5,5 KV 50 Hz 1 min |
| Campo di temperatura: |
-10 ÷ +50 °C |
Categoria di
sovratensione: |
CAT - III 600V |
| Max diametro cavo: |
70mm |
| Max dimensioni barra: |
100x46mm
oppure
126x35mm |
| Dimensioni (mm): |
133 x 336 x 52 mm |
| Peso: |
1.7kg |
| Collegamento in uscita: |
Cavo schermato
FM2R 2m,
connettore
FRB D01 |
|
| Numero: |
1 PINZA |
| Portata: |
1000A AC/DC |
| Campi di misura: |
1A ÷1200A AC/DC |
| Segnale di uscita: |
1V AC/DC |
| Protezione: |
a mezzo diodi |
| Rapporti: |
1mV/A |
| Precisione: |
±(1% lettura +0.5A) |
| Risoluzione: |
100mA |
| Carico esterno minimo: |
10kΩ |
| Resistenza dielettrica: |
5,5 KV 50Hz 1min |
| Campo di temperatura: |
0 ÷ +50 °C |
Categoria di
sovratensione: |
CAT III 600V |
| Alimentazione: |
1x9V batteria
tipo IEC 6F22 |
| Max diametro cavo: |
52mm |
| Azzeramento: |
manuale con trimmer di
regolazione |
| Test carica batteria: |
indicazione a LED |
| Dimensioni (mm): |
213(L) x 85(La) x 24(H) |
| Peso: |
600g |
| Collegamento in uscita: |
Cavo schermato
FM2R 2m,
connettore Hypertac |
|

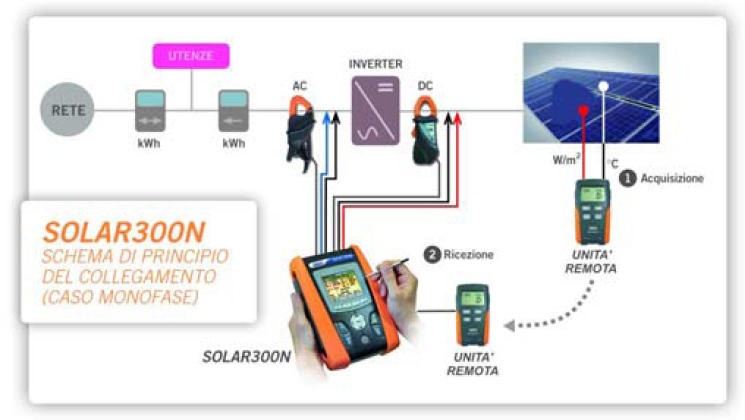

| Schema di principio del Collegamento del Solar300 (caso monofase) |
 |
SOLAR300N: Descrizione funzionalità
Lo strumento SOLAR300N consente l’esecuzione di tutte le prove previste per la
verifica dell’efficienza di impianti fotovoltaici monofase e trifase ed effettuarne il
collaudo secondo i requisiti previsti dal D.M. 19/02/2007.
Per adempiere ai requisisti dettati dal suddetto decreto occorre eseguire:
- La misura della Potenza DC in uscita dai pannelli
- La misura della Potenza AC in uscita dall’inverter
- La misura dell’irraggiamento solare [W/m2]
- La misura della temperatura dei pannelli
La misura della Potenza AC e DC richiede il collegamento degli ingressi dello strumento
a monte (DC) e a valle dell’inverter in modo da acquisire simultaneamente i valori delle
coppie (VDC, IDC) – (VAC, IAC) nel caso di impianto Monofase o (VDC, IDC) – (V1AC,
I1AC) – (V2AC, I2AC) – (V3AC, I3AC) nel caso impianti Trifase.
Tipicamente l’inverter si trova collocato in una parte dell’edificio che può essere anche
sensibilmente distante dall’ubicazione dei pannelli fotovoltaici. Al fine di agevolare
l’operatore nel corso della misura, si è introdotto un dispositivo di misura remoto
codificato come SOLAR-01 che acquisisce i valori delle seguenti grandezze:
- Irraggiamento [W/m2]
- Temperatura dei pannelli [°C]
- Temperatura ambiente (dei pannelli) [°C]
I valori acquisiti dal SOLAR-01 vengono poi trasferiti all’unità principale SOLAR300 tramite
collegamento USB che provvede ad elaborarli per ottenere l’esito finale del collaudo.
Il SOLAR300N consente inoltre la Registrazione prolungata nel tempo di tutte le
grandezze coinvolte nella misura. La capacità di memorizzazione dello strumento
consente di accumulare una quantità veramente considerevole di dati e pertanto si pone
immediatamente il problema su come analizzare i dati stessi.
Il SOLAR300N consente all’utilizzatore di visualizzare direttamente sul display dello
strumento:
- Le informazioni generali inerenti la registrazione effettuata (configurazione utilizzata,
commenti, ecc..)
- Tracciare l’andamento grafico di tutte le grandezze registrate
- Richiamare l’esito complessivo della prova
Il tutto coadiuvato da un display a colori “Touch screen” grazie al quale eseguire l’analisi
dei dati è possibile con grande semplicità.
Il software di gestione Topview, distribuito unitamente al SOLAR300, offre la possibilità di
creare report professionali personalizzati con visualizzazione del logo aziendale, dati del
utilizzatore, commenti inerenti la registrazione, ecc.
Funzioni
- Misura Tensione DC e AC (Monofase e Trifase)
- Misura Corrente DC e AC (Monofase e Trifase)
- Misura Potenza DC e Potenza attiva AC (Monofase e Trifase)
- Misura Fattore di potenza (cosphi) (Monofase e Trifase)
- Misura Irraggiamento
- Misura Temperatura pannello e ambiente
- Valutazione esito collaudo: OK / NON OK
- Registrazione nel tempo delle grandezze elettriche
- Registrazione armoniche e anomalie di tensione (buchi, picchi)
- Display colori TFT (320x240pxl) retroilluminato, 64k colori con “touch screen”
- Batteria ricaricabile + uscita USB + Pen Drive USB + Help on Line
- Memoria interna 15MBytes + Compact Flash |
 |
Accessori in dotazione
- Unità di misura remota di Irraggiamento e Temperatura
- Set di 5 cavi + coccodrilli per misura Tensioni
- Pinza amperometrica 100A AC, diametro cavo 30mm, 3 pezzi
- Pinza amperometrica 10-100A AC/DC, diametro cavo 30mm
- Piranometro corredato di certificato di calibrazione
- Sonda per misura temperatura dei pannelli
- Pennino per “touch screen”
- Alimentatore a rete
- Cavo USB per trasferimento dati a PC
- Windows Software per analisi dati su PC
- Valigia di trasporto
Accessori opzionali
- Pinza amperometrica 1000A AC/DC, diametro cavo 50mm
- Pinza amperometrica 10-100-1000A AC, diametro cavo 54mm
- Pinza amperometrica 200-2000A AC, diametro cavo 70mm
Normative
- Marcatura CE
- EN 50160
- EN 61010-1
- D.M. 19/02/2008
Specifiche tecniche
| TENSIONE DC |
| Campo (V) |
Risoluzione (V) |
Incertezza |
Impedenza di ingresso |
| 0.0 ÷ 1000.0 |
0.1 |
± (0.5%lettura + 2cifre) |
10MΩ |
| TENSIONE AC TRMS |
| Tipo impianto |
Campo (V) |
Risoluzione (V) |
Incertezza |
Impedenza di ingresso |
| MONOFASE |
0.0 ÷ 600.0 |
0.1 |
± (0.5%lettura + 2cifre) |
10MΩ |
| TRIFASE |
0.0 ÷ 1000.0 |
| ANOMALIE DI TENSIONE AC |
| Tipo impianto |
Risoluzione (V) |
Risoluzione tensione (V) |
Incertezza |
Impedenza di ingresso |
| MONOFASE |
0.0 ÷ 600.0 |
0.2 |
± (1.0%lettura + 2cifre) |
± 10ms |
| TRIFASE |
0.0 ÷ 1000.0 |
| CORRENTE DC/AC TRMS (tramite trasduttore esterno – FS = Fondo Scala pinza) |
| Campo (V) |
Risoluzione (mV) |
Incertezza |
Impedenza di ingresso |
| 0.0 ÷ 1000.0 |
0.1 |
± (0.5%lettura + 0.06%FS) |
510MΩ |
| ARMONICHE DI TENSIONE/CORRENTE |
| Ordine armonica |
Risoluzione |
Incertezza |
| DC ÷ 49° |
0.1V / 0.1A |
± (5.0%lettura + 5cifre) |
| POTENZA DC (Incertezza @ Vmis>60V e dotazione standard HT4004) |
| Grandezza |
FS pinza |
Campo (W) |
Risoluzione (W) |
Incertezza |
| POTENZA |
10A |
0.000 ÷ 99.99k |
0.001k ÷ 0.01k |
± (2.0%lettura + 6cifre) |
| 100A |
0.000 ÷ 999.9k |
| POTENZA AC (Incertezza @ Vmis>60V e dotazione standard HT4005) |
| Grandezza |
FS pinza |
Campo (W) |
Risoluzione (W) |
Incertezza |
Potenza Attiva
Potenza Reattiva
Potenza Apparente |
100A |
0.00 ÷ 99.99k |
0.01k ÷ 0.1k |
0.6 ÷ 1.0 |
| 100.0 ÷ 999.9k |
| FATTORE DI POTENZA (cosφ) |
| Campo |
Risoluzione |
Incertezza [°] |
| 0.20 ÷ 1.00 |
0.01 |
± (5.0%lettura + 5cifre) |
| IRRAGGIAMENTO (tramite trasduttore esterno) |
| Campo (mV) |
Risoluzione (mV) |
Incertezza |
Protezione da sovraccarichi |
| 2.0 ÷ 120.0 |
0.01 ÷ 0.1 |
± (0.5%lettura + 0.1mV) |
1V |
| TEMPERATURA (tramite trasduttore PT300) |
| Campo (Ω) |
Risoluzione (Ω) |
Incertezza |
Impedenza di ingresso |
| 960 ÷ 1040 |
1 |
± (2.0.%lettura + 1Ω) |
1V |
|
