Strumento multifunzione per collaudi e manutenzioni su installazioni monofase.
Misura efficienza impianto fotovoltaico monofase
Misura della Caratteristica I-V di un modulo o di una stringa
Misura della tensione a vuoto e della corrente di corto circuito Voc/Isc 1500V/15A
Database di 30.000 moduli fotovoltaici selezionabili

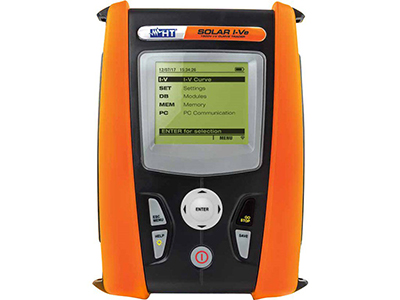

SOLAR I-Ve consente di effettuare sia il collaudo di un impianto fotovoltaico monofase (trifase con MPP300 opzionale) che la verifica della caratteristica IV. Grazie all’unità remota Solar 02 è possibile effettuare il collaudo dell’impianto soddisfacendo il requisito di simultaneità richiesto dalla normativa di riferimento. Il Solar 02 è un datalogger che sincronizzato con SOLAR I-Ve acquisisce i dati relativi all’irraggiamento e alla temeperatura simultaneamente alle verifiche effettuate da SOLAR I-Ve. Per la misura della caratteristica I-V, SOLAR I-Ve gestisce un database interno dei moduli aggiornabile in qualunque momento dall’utente e il confronto fra i dati rilevati e quelli nominali consente di determinare immediatamente se la stringa o il modulo rispetta i parametri di efficienza dichiarati dal costruttore. La misura di corrente e tensione (1500V / 15A oppure 1000V / 15A) in uscita dai pannelli/stringhe è eseguita con il metodo a 4 terminali che consente di prolungare eventuali cavi di misura senza considerare alcuna compensazione della loro resistenza, ottenendo misure sempre precise.
A fine prova la visualizzazione sul display della curva I-V è una chiarissima indicazione circa la conformità o meno alle specifiche dichiarate dal costruttore dei pannelli.
Funzioni
Rilevazione della curva I-V su moduli e stringhe FV
128 punti
Campo di misura rilevazione curva I-V / IVCK
1500V/10A - 1000V/15A
Test rapido IVCK per misura Voc e Isc su moduli e stringhe FV
VOC 1500V / ISC 15A
Collaudo sistemi fotovoltaici Monofase/Trifase
1MPPT (3MPPT con MPP300)
Misura irraggiamento con cella solare di riferimento
Utilizzo unità remota SOLAR-02 con collegamento USB \ RF
RF
Misura di temperatura cella e ambiente
Potenza/Energia Attiva P, Reattiva Q, Apparente S
solo P attiva
Numero max di parametri selezionati simultaneamente
9
Registrazione con periodo di integrazione selezionabile
5s-60m
Durata indicativa memoria (in giorni @ PI=10min @ max num parametri)
8
Tabella riepilogativa principali parametri elettrici
Campo di misura collaudo fotovoltaico
1500VDC / 265VAC
Categoria di misura
CAT III 300V
Display LCD retroilluminato
Capacità di memoria interna
200 curve I-V 8 giorni@ PI=10 min
Interfaccia PC con software per Windows in dotazione
