Strumento multifunzione per la manutenzione e la risoluzione dei problemi su impianti fotovoltaici.
Misura della Curva I-V di uno o più moduli di un’intera stringa
Misura della tensione a vuoto e corrente di cortocircuito Voc/Isc
Database di 30.000 moduli fotovoltaici selezionabili

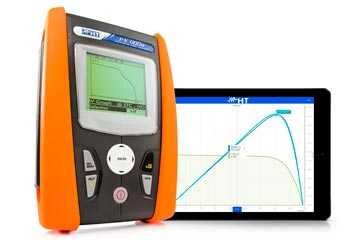

I-V400 consente la rilevazione sul campo della Curva I-V e dei principali parametri caratteristici sia di un singolo modulo sia di strin- ghe di moduli per installazioni FV fino ad un massimo di 1000V e 15A. Per la misura della Curva I-V, I-V400 gestisce un database interno dei moduli aggiornabile in qualunque momento dall’utente e il confronto fra i dati rilevati e quelli nominali consente di determinare immediatamente se la stringa o il modulo rispetta i parametri di efficienza dichiarati dal costruttore.
La rilevazione della Curva I-V è realizzabile anche decentrando le misu- re di irraggiamento e temperatura con uso dell’unità remota opzionale SOLAR02 sfruttando il collegamento a radiofrequenza (RF) con l’unità master.
Anche per I-V 400 la visualizzazione sul display a fine prova della Curva IV è una chiarissima indicazione circa la conformità o meno alle specifiche dichiarate dal costruttore dei pannelli.
Funzioni
Rilevazione della curva I-V su moduli e stringhe FV
1000V/15A
Test rapido IVCK per misura Voc e Isc su moduli e stringhe FV
VOC 1000V / ISC 15A
Utilizzo unità remota SOLAR-02 con collegamento USB \ RF
RF
Misura irraggiamento con cella solare di riferimento
Misura di temperatura cella e ambiente
Tabella riepilogativa principali parametri elettrici
Campo di misura rilevazione curva I-V / IVCK
1000V / 15A
Categoria di misura
CAT III 300V
Display LCD retroilluminato
Capacità di memoria interna
200 curve I-V
Interfaccia PC con software per Windows in dotazione
