Strumento multifunzione per la verifica della sicurezza elettrica e delle prestazioni di un impianto fotovoltaico.

Test automatico in sequenza di:

• Misura di isolamento fino a 1000VDC

• Tensione a vuoto e corrente di cortocircuito Voc/Isc fino a 1000V / 15A

• Continuità di conduttori di protezione con 200mA

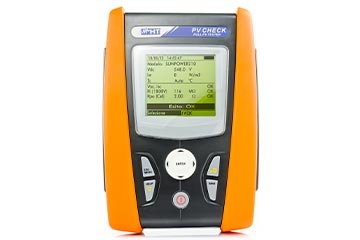

Lo strumento multifunzione PVCHECK consente un’esecuzione rapida e si- cura delle verifiche di sicurezza elettrica previste per un impianto FV (sezione in DC) ed il controllo funzionale dei moduli/stringhe facenti parti dell’impianto stesso secondo quanto previsto dalla Guida CEI 82-25 e normative da essa citate come riferimento (CEI 64/8 ed IEC/EN62446).
Nella verifica della sicurezza PVCHECK rappresenta una vera innovazione, in quanto è in grado di effettuare la misura di isolamento di un modulo, di una stringa o di un intero campo fotovoltaico (IEC/EN62446) senza la necessità di utilizzare un interruttore esterno per porre in corto-circuito i terminali positivo e negativo.
PVCHECK consente inoltre la verifica della funzionalità dei collegamenti e delle stringhe di un campo fotovoltaico in accordo a quanto previsto dalla IEC/EN62446 misurando la tensione a vuoto e la corrente di cortocircuito alle condizioni operative (OPC) e riferite a STC (tramite la misura di irraggiamento anche con l’uso degli accessori opzionali SOLAR02 e HT304N) fornendo un esito immediato inerente la misura appena effettuata sia in termini assoluti che per comparazione con le stringhe precedentemente testate. Infine PVCHECK consente anche l’esecuzione di analisi delle prestazioni del campo fotovoltaico (DC) nelle condizioni di esercizio (connesso quindi all’inverter) con l’uso degli accessori opzionali SOLAR02 e HT304N fornendo una indicazione della potenza generata e del rendimento del campo stesso secondo quanto indicato dalla IEC/EN62446.
