HT Italia PQA824

Analizzatore di rete e dei consumi elettrici

  • Misura/registrazione tensione TRMS (5 ingressi)
  • Misura/registrazione corrente TRMS (4 ingressi)
  • Misura/registrazione Potenze attive, reattive, apparenti
  • Misura/registrazione Energie attive, reattive, apparenti
  • Misura/registrazione fattore di potenza e frequenza
  • Misure simultanee (max 251 grandezze)
  • Periodo di integrazione selezionabile da 1s a 60min
  • Analisi Armonica tensioni e correnti fino al 49°ordine
  • Anomalie di Tensione (buchi, picchi) su 10ms
  • Visualizzazione in forma numerico/grafica dei parametri
  • Grafici a istogramma dell’analisi armonica
  • Diagramma vettoriale di tensioni e correnti
  • Dissimmetria segnali di tensione in ingresso
  • Analisi del Flicker (Pst, Plt)
  • Corrente di avviamento macchine elettriche
  • Analisi transitori veloci (spikes) di tensione con risoluzione 5µs
  • Selezione automatica parametri per registrazioni predefinite
  • Ampio display a colori TFT con "touch-screen"
  • Help contestuale a display attivo su ogni videata
  • Retroilluminazione e regolazione contrasto
  • Memoria interna
  • Espansione memoria con Compact Flash esterne
  • Inserimento Pen Drive USB per trasferimento registrazioni
  • Interfaccia seriale USB per collegamento con PC.
  • Tastiera virtuale a display per rapido inserimento dati
  • Software in ambiente Windows per analisi a PC dei dati registrati
  • Batteria ricaricabile LI-ION con alimentatore in dotazione
Scarica il datasheet Richiedi quotazione

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------


Video

Tutorial relativo a:
√ Collegamenti PQA824
√ Real Time
√ Recording Mode

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

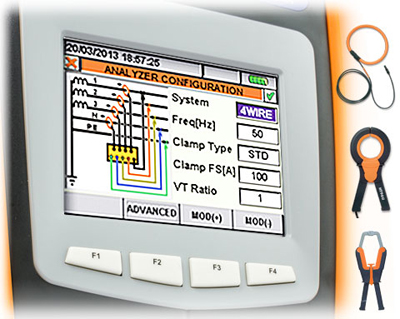

Configurazione sistema

√ 4-fili, 3-fili, Mono, ARON
√ Pinza amperometrica STD o FLEX e il fondo
scala delle pinze
√ Frequenza di sistema
√ Interfacciamento con Trasformatori di
tensione (TV)

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

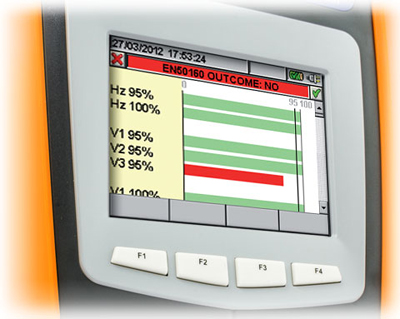

EN50160

Visualizzare in forma grafica e tabellare
l’analisi della qualità del servizio elettrico in
accordo con la normativa EN50160.

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

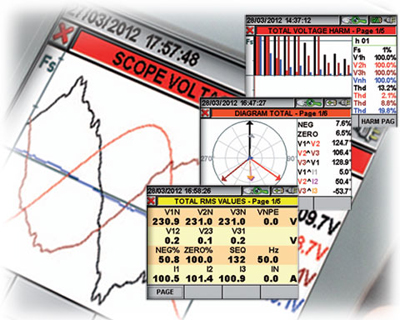

Misure in tempo reale

√ Forme d’onda di tensioni/correnti
√ Diagramma vettoriale
√ Potenze/Energia attive, reattive e apparenti
√ Fattore di potenza e Cosphi
√ Armoniche di tensione/corrente fino alla 49a
√ THD%
√ Dissimmetria sulle tensioni
√ Flicker

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

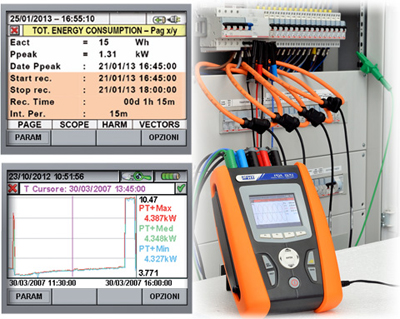

Consumi energetici

√ Energia attiva totale consumata durante la
Registrazione
√ Picco max di Potenza Attiva
√ Data e ora rilevato al picco di Potenza
√ Data di avvio e arresto Registrazione
√ Tempo di registrazione
√ Visualizzazione dell' andamento della
Potenza registrata

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

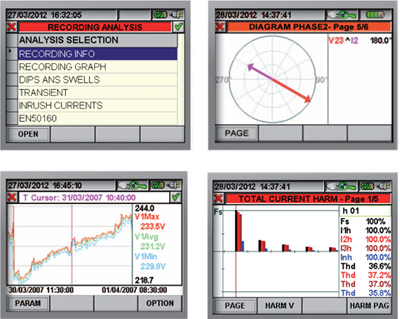

Registrazione

√ Buchi e picchi di Tensione
√ Vrms/Irms e Potenze/Energie
√ Armoniche e THD%
√ Cosphi e Power Factor
√ Frequenza
√ Dissimmetria
√ Flicker
√ Correnti di spunto
√ Transitori veloci (spikes 5us)

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------


Flicker

√ Pst = Severità del Flicker a breve termine
calcolata in un intervallo di 10 minuti.
√ Plt = Severità del Flicker a lungo termine
calcolata a partire da una sequenza di 12
valori di Pst su un intervallo di due ore.

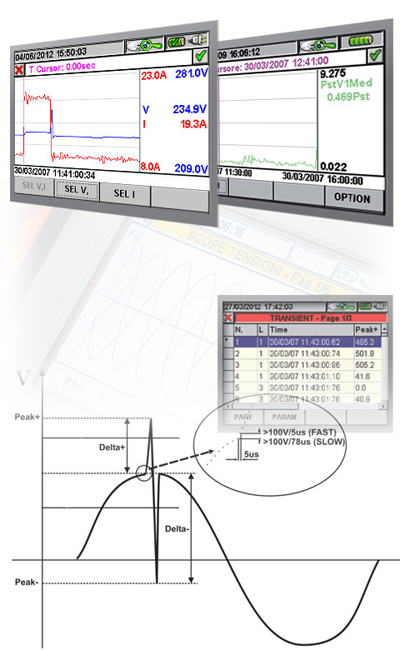

Correnti di spunto

PQA824 è in grado di eseguire rilevazioni e registrazioni di correnti di spunto con risoluzione minima 10ms di cui è possibile ottenere rappresentazioni sia numeriche che grafiche. I valori ottenuti sono:
√ 1000 eventi registrabili
√ Fase L1, L2, L3 in cui è avvenuto ’evento
√ Data/Ora in cui è avvenuto l’evento
√ Massimo valore raggiunto dalla corrente di spunto


Spikes

Il modello PQA824 campionando ad alta frequenza consente di eseguire la rilevazione dei transitori di tensione rapidi (Spikes) con risoluzione minima 5μs (200kHz) e memorizzarli tutti in un report completo di:
√ Numero della fase su cui si è verificato lo
spike
√ Data e ora in cui si è verificato lo spike
√ Tipo Up o Down
√ Velocità del fenomeno Fast o Slow

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

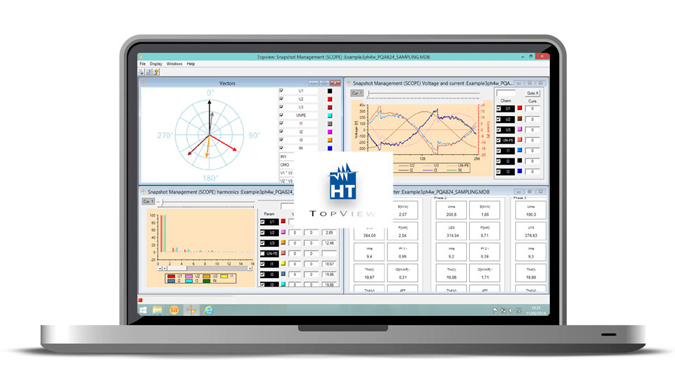

Il Software TopView

Nella gestione di analizzatori di rete (PQA82x / VEGA78) il software consente le seguenti operazioni:
√ Creazione di un report professionale della qualità del servizio elettrico (secondo la EN50160)
√ Analisi dei consumi energetici differenziati per fascia oraria
√ Creazione report di stampa personalizzati esportabili anche in formato XLS e PDF.
√ Impostazione dello strumento (tipo di sistema, parametri di registrazione, ecc…)
√ Visualizzazione on line delle grandezze misurate dallo strumento (valori numerici, forme d’onda, grafici a istogramma, salvataggio campionamenti istantanei)
√ Avvio/Stop di una registrazione
√ Trasferimento dai dati da strumento a PC tramite collegamento USB e analisi accurata dei dati delle analisi programmate sullo stesso on visualizzazioni sia in forma numerica/tabellare sia grafica

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------


Accessori opzionali

√ HTFLEX35 : Pinza flessibile 3000A AC, diametro 274mm
√ HT96U : Pinza standard 1-100-1000A AC, diametro 54mm
√ HT97U : Pinza standard 10-100-1000A AC, diametro 54mm
√ HP30C2 : Pinza standard 200-2000A AC, diametro 70mm
√ HP30C3 : Pinza standard 3000A AC, diametro 70mm
√ HT4005N : Pinza standard 5-100A AC, diametro 20mm
√ HT903 : Accessorio per collegamento a TA esterni
√ HT98U : Pinza standard 1000A DC, diametro 50mm
√ CF800 : Compact Flash card
√ MCR800 : Lettore Compact Flash card
√ A0056 : Alimentatore esterno 110V AC 50-60Hz/12VDC
√ SP-0400 : Set di cinghie per uso di strumento a tracolla
√ 606-IECN : Connettore con terminazione magnetica

Accessori di serie

√ KIT800 : Set di 5 cavi + 5 coccodrilli
√ HTFLEX33D : Pinza flessibile 3000A AC, diametro 154mm, 4 pezzi
√ A0055 : Alimentatore esterno AC/DC caricabatteria
√ YABAT0003HT0 : Batteria ricaricabile Li-ION
√ PT400 : Pennino per touch-screen
√ TOPVIEW2007 : Windows software + cavo USB C2007
√ BORSA2051N : Borsa soffice per trasporto
√ Manuale d'uso su CD-ROM
√ Guida rapida all'uso
√ Certificato di calibrazione ISO9000

Normative

Direttiva EMC 2004/108/CE
Direttiva LVD 2006/95/CE
EN50160
IEC/EN61000-4-15
IEC/EN61000-4-30 Classe B
IEC/EN61187
MARCATURA CE

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Scarica il datasheet Richiedi quotazione
