HT Italia VEGA78

Analizzatore di rete e dei consumi energetici per la misura e registrazione dei parametri di reti elettriche mono e trifase

  • Misura/registrazione tensione TRMS (5 ingressi)
  • Misura/registrazione corrente TRMS (4 ingressi)
  • Misura/registrazione Potenze attive, reattive, apparenti
  • Misura/registrazione Energie attive, reattive, apparenti
  • Misura/registrazione fattore di potenza e frequenza
  • Misure simultanee (max 251 grandezze)
  • Periodo di integrazione selezionabile da 1s a 60min
  • Analisi Armonica tensioni e correnti fino al 49°ordine
  • Anomalie di Tensione (buchi, picchi) su 10ms
  • Visualizzazione in forma numerico/grafica dei parametri
  • Grafici a istogramma dell’analisi armonica
  • Diagramma vettoriale di tensioni e correnti
  • Dissimmetria segnali di tensione in ingresso
  • Selezione automatica parametri per registrazioni predefinite
  • Ampio display a colori TFT con "touch-screen"
  • Help contestuale a display attivo su ogni videata
  • Retroilluminazione e regolazione contrasto
  • Memoria interna
  • Espansione memoria con Compact Flash esterne
  • Inserimento Pen Drive USB per trasferimento registrazioni
  • Interfaccia seriale USB per collegamento con PC.
  • Tastiera virtuale a display per rapido inserimento dati
  • Software in ambiente Windows per analisi a PC dei dati registrati
  • Batteria ricaricabile LI-ION con alimentatore in dotazione
Scarica il datasheet Richiedi quotazione

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------


Video

Tutorial relativo a:
√ Collegamenti VEGA78 e PQA
√ Real Time
√ Recording Mode

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

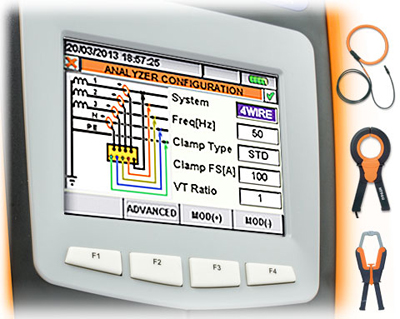

Configurazione sistema

√ 4-fili, 3-fili, Mono, ARON
√ Pinza amperometrica STD o FLEX
√ Frequenza di sistema
√ Interfacciamento con Trasformatori
di tensione (TV)

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

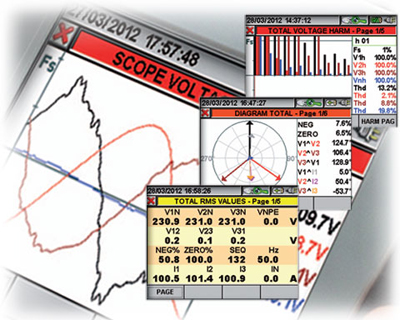

Misure in tempo reale

√ Forme d’onda di tensioni/correnti
√ Diagramma vettoriale
√ Potenze/Energia attive, reattive e apparenti
√ Fattore di potenza e Cosphi
√ Armoniche di tensione/corrente fino alla 49a
√ THD% per ogni fase.
√ Dissimmetria sulle tensioni

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

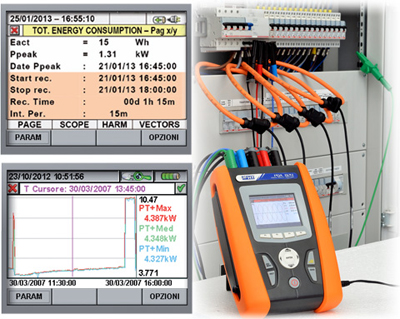

Consumi energetici

√ Energia attiva totale consumata durante
la Registrazione
√ Picco max di Potenza Attiva
√ Data e ora del picco di Potenza
√ Data di avvio e arresto Registrazione
√ Tempo di registrazione
√ Visualizzazione dell' andamento della Potenza
registrata

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------


Registrazione

√ Buchi e picchi di Tensione
√ Vrms/Irms e Potenze/Energie
√ Armoniche e THD%
√ Cosphi e Power Factor
√ Frequenza
√ Dissimmetria



--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

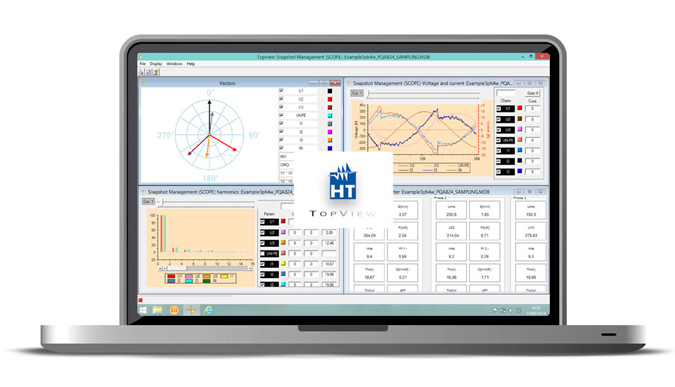

Il Software TopView

Nella gestione di analizzatori di rete (PQA82x / VEGA78) il software consente le seguenti operazioni:
√ Creazione di un report professionale della qualità del servizio elettrico (secondo la EN50160)
√ Analisi dei consumi energetici differenziati per fascia oraria
√ Creazione report di stampa personalizzati esportabili anche in formato XLS e PDF.
√ Impostazione dello strumento (tipo di sistema, parametri di registrazione, ecc…)
√ Visualizzazione on line delle grandezze misurate dallo strumento (valori numerici, forme d’onda, grafici a istogramma, salvataggio campionamenti istantanei)
√ Avvio/Stop di una registrazione
√ Trasferimento dai dati da strumento a PC tramite collegamento USB e analisi accurata dei dati delle analisi programmate sullo stesso on visualizzazioni sia in forma numerica/tabellare sia grafica

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------


Serie

√ KIT800 : Set di 5 cavi + 5 coccodrilli
√ HTFLEX33D : Pinza flessibile 3000A AC, diametro 174mm, 4 pezzi
√ A0055 : Alimentatore esterno AC/DC caricabatteria
√ YABAT0003HT0 : Batteria ricaricabile Li-ION
√ PT400 : Pennino per touch-screen
√ TOPVIEW2007 : Windows software + cavo USB C2007
√ BORSA2051N : Borsa soffice per trasporto
√ Manuale d'uso su CD-ROM
√ Guida rapida all'uso
√ Certificato di calibrazione ISO9000

Opzionali

√ HTFLEX35 : Pinza flessibile 3000A AC, diametro 274mm
√ HT96U : Pinza standard 1-100-1000A AC, diametro 54mm
√ HT97U : Pinza standard 10-100-1000A AC, diametro 54mm
√ HP30C2 : Pinza standard 200-2000A AC, diametro 70mm
√ HP30C3 : Pinza standard 3000A AC, diametro 70mm
√ HT4005N : Pinza standard 5-100A AC, diametro 20mm
√ HT98U : Pinza standard 1000A DC, diametro 50mm
√ HT903 : Accessorio per collegamento a TA esterni
√ CF800 : Compact Flash card
√ MCR800 : Lettore Compact Flash card
√ 606-IECN : Connettore con terminazione magnetica
√ A0056 : Alimentatore esterno 110V AC 50-60Hz/12VDC
√ SP-0400 : Set di cinghie per uso di strumento a tracolla

Normative

Direttiva EMC 2004/108/CE
Direttiva LVD 2006/95/CE
IEC/EN61000-4-30 Classe B
MARCATURA CE

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
