Caratteristiche:

1. Frequenza minima: DC
2. Frequenza massima: 18 GHz
3. Potenza massima (Terminazione):  5 Watt
4. VSWR max (Terminazione): < 1.05 + 0.15 x f *

(*) f = frequenza espressa in GHz

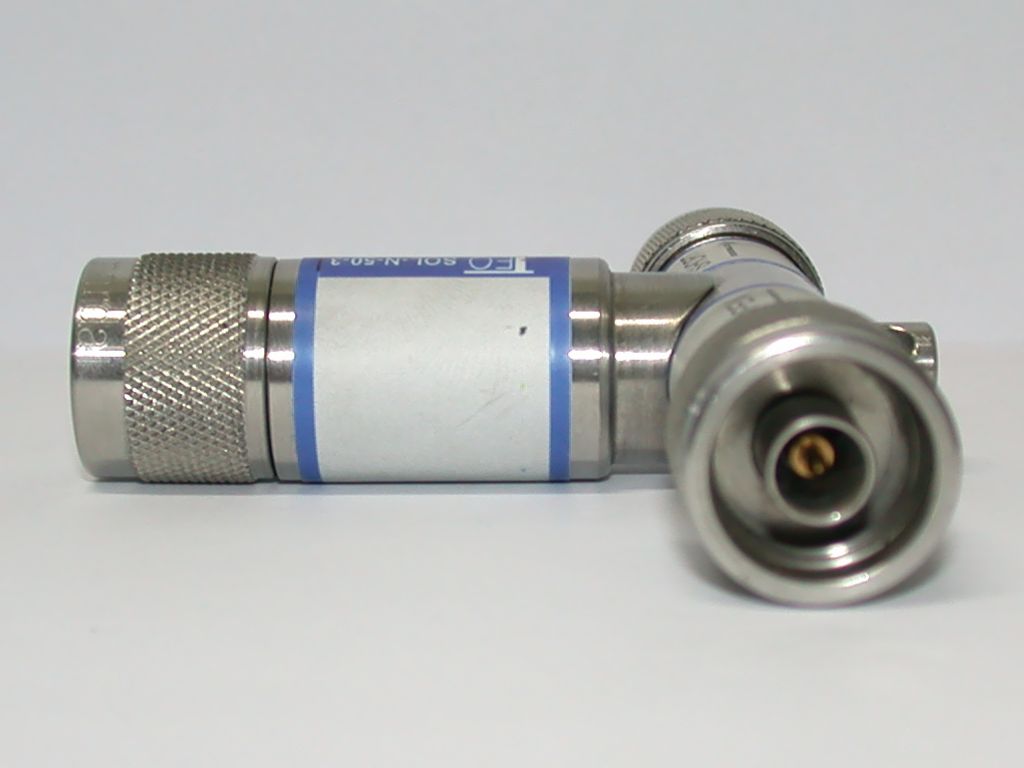

Il kit di calibrazione Test Teq SOL-N-50-3 include in un unico oggetto dei riferimenti standard di precisione con connettore di tipo N per l’esecuzione della calibrazione degli analizzatori di rete due porte (network analyzer).

L’uso del kit nelle procedure di calibrazione degli strumenti permette di sottrarre ai valori dei parametri s rilevati dallo strumento i valori dei parametri relativi al banco o set di misura, ottenendo in tal modo misure in ampiezza e fase dei parametri stessi di elevata precisione ed indipendenti dal banco di misura in uso o, più semplicemente, il kit di calibrazione permette di tenere conto delle riflessioni di potenza e dei ritardi di propagazione introdotti dai connettori dello strumento e dagli eventuali adattatori e cavi utilizzati per connettere il dispositivo da testare all’analizzatore

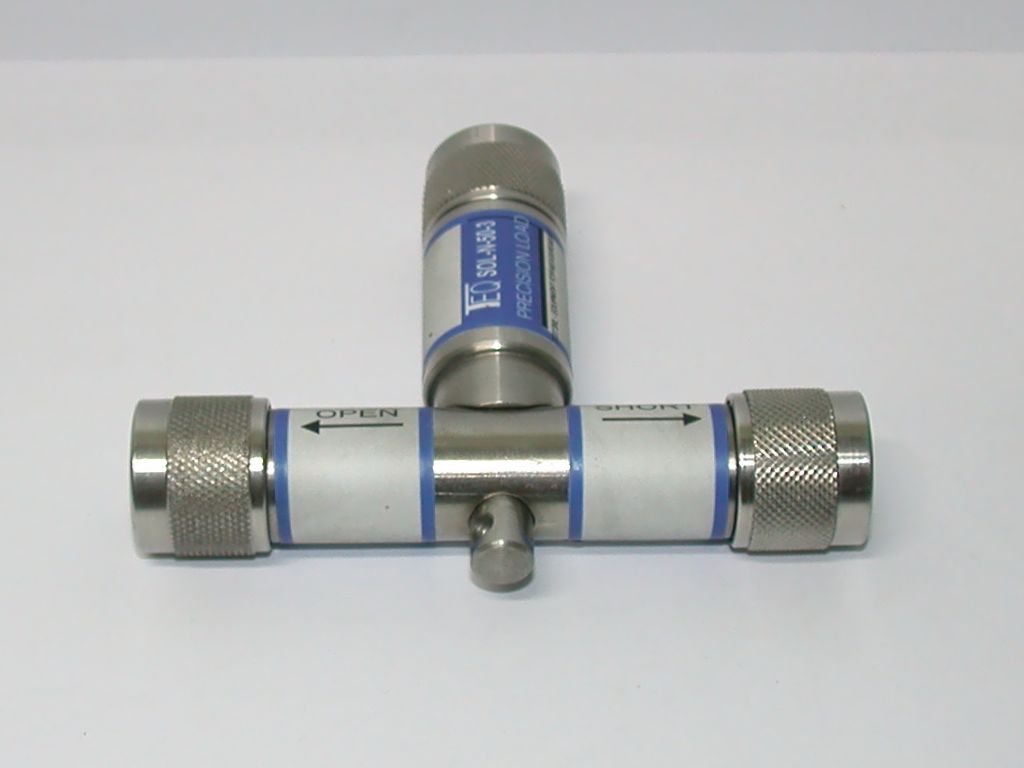

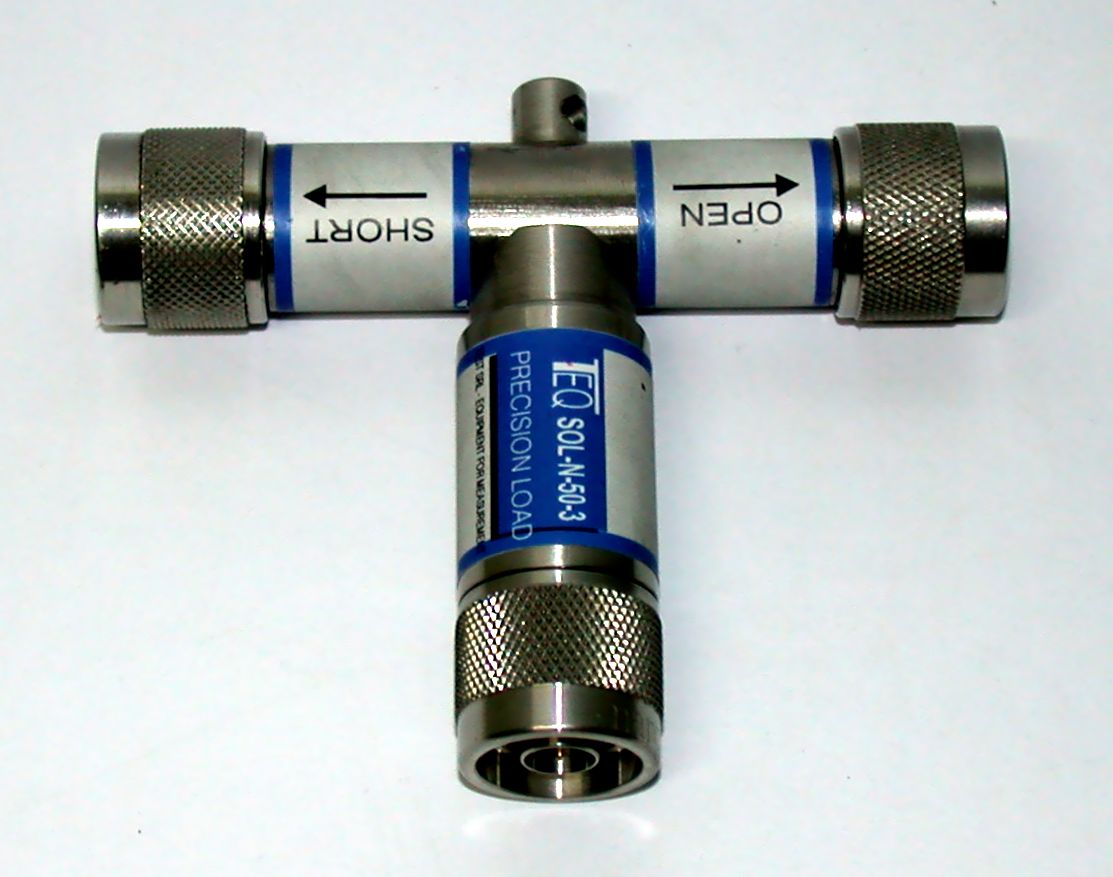

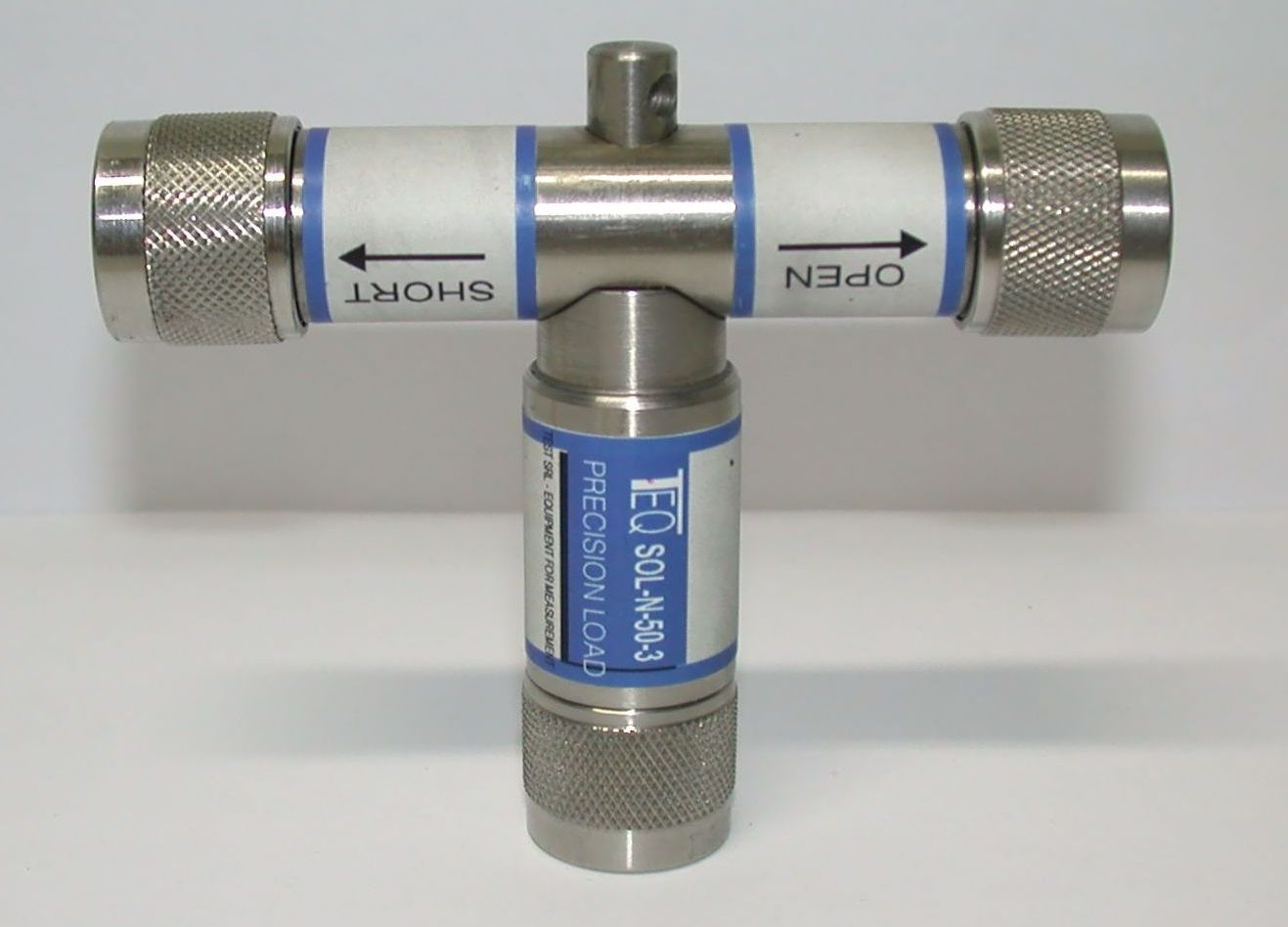

Il kit comprende:

1. Una terminazione (LOAD) di precisione a 50 Ohm su connettore N (m)
2. Un corto circuito di Trasmissione/Ricezione (SHORT) su connettore N (m)
3. Un circuito aperto di Trasmissione /Ricezione(OPEN) su connettore N (m)(m)
