HT Italia ZG47

Analizzatore di rete trifase

Continuità dei conduttori di protezione con 200mA Resistenza di isolamento con tensioni di prova 50,100, 250, 500, 1000V DC Tempo e corrente di intervento RCD tipo A, AC, Generali e Selettivi Impedenza di Linea/Loop e calcolo della corrente presunta di corto circuito Impedenza di Linea/Loop e calcolo della corrente presunta di corto circuito anche con risoluzione elevata (0.1mOhm) con accessorio opzionale IMP57 Resistenza di terra con metodo a picchetti a 2-fili e 3-fili Resistività del terreno con metodo a 4-fili Resistenza globale di terra senza intervento dell’RCD Senso ciclico delle fasi Misura TRMS e registrazione parametri di reti elettriche Monofase e Trifase Analisi armonica tensioni/correnti fino al 49° ordine Registrazione anomalie di tensione (buchi, picchi) con risoluzione 10ms Misura e registrazione parametri ambientali (°C, %RH, Lux) Misura e registrazione correnti di dispersione (con pinza opzionale HT96U) Memoria per salvataggio dati e registrazioni Interfaccia ottica / USB

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

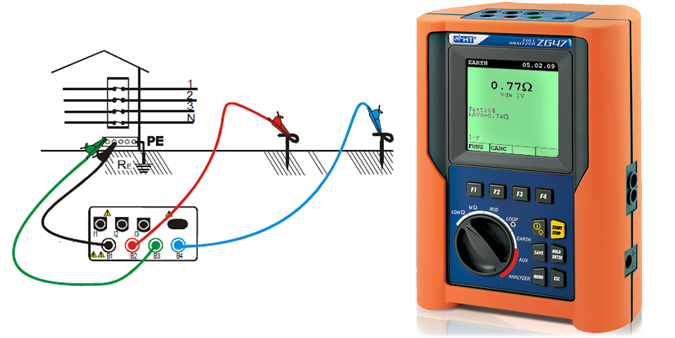

Resistenza di Terra √ Metodo volt-amperometrico a 2 o 3 Punti √ Resistenza globale di terra "Ra" senza intervento dell'interrutore differenziale √ Resistività del terreno

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

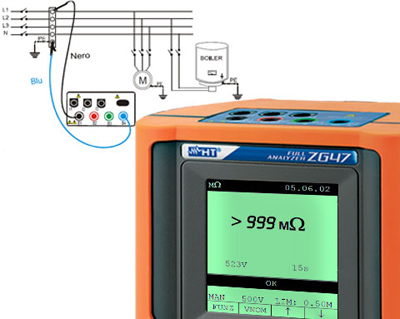

Isolamento MΩ √ 50V √ 100V √ 250V √ 500V √ 1000V Modalità di esecuzione della prova: √ MANUALE la prova dura fintanto che il tasto GO viene tenuto premuto. √ TIMER impostazione del tempo per poter muovere il puntale sui conduttori durante la prova.

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

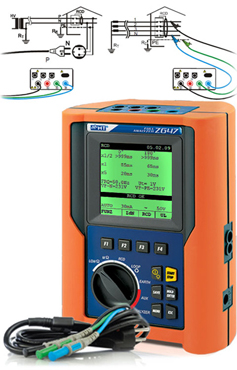

RDC Test √ Tipo A, AC generali e selettivi √ Prova a RAMPA Durante la prova lo ZG47 misura i seguenti parametri: √ Tempo di intervento √ Corrente di intervento √ Tensione di contatto (Ut) √ Resistenza globale di terra (RA) Modalità: √ AUTO sequenza di sei prove con correnti di dispersione pari a x½ x1 x5 della corrente nominale e con la semionda positiva e negativa della tensione di rete. √ x½ x1 x2 x5

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

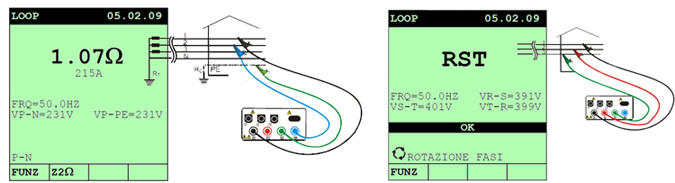

Loop Impedenza di linea Misurazione della impedenza di linea e dell'anello di guasto con calcolo della corrente di cortocircuito presunta. √ Fase-Fase √ Fase-Neutro √ Fase-Terra Prova ad alta risoluzione 0,1mΩ con accessorio IMP57.

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

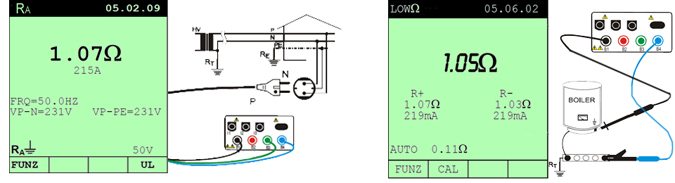

Continuità dei conduttori di protezione Prova di continuità con: √ Corrente di prova superiore a 200mA √ Tensione a vuoto compresa tra 4 e 24V. Continuità dei conduttori di protezione Resistenza globale di terra "Ra" senza intervento dell'interrutore differenziale.

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

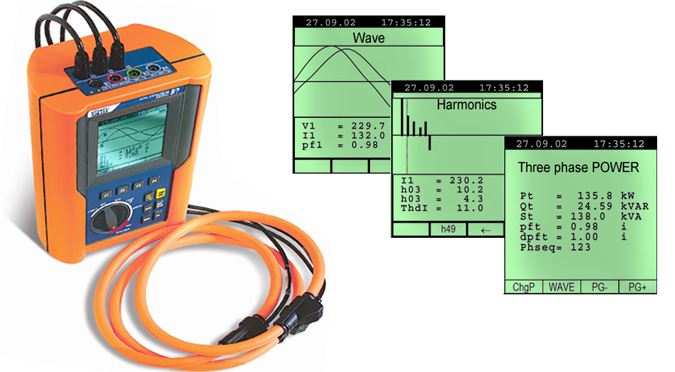

Analisi di rete Trifase Lo ZG47 in configurazione Analyzer registra tutti i parametri elettrici come: √ Tensione e Corrente TRMS √ Buchi di Tensione su 10ms √ Potenza Attiva - Reattiva - Apparente √ Energia Attiva - Reattiva - Apparente √ Armoniche fino alla 49a e THD% √ Cosphi e Power Factor √ Frequenza

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

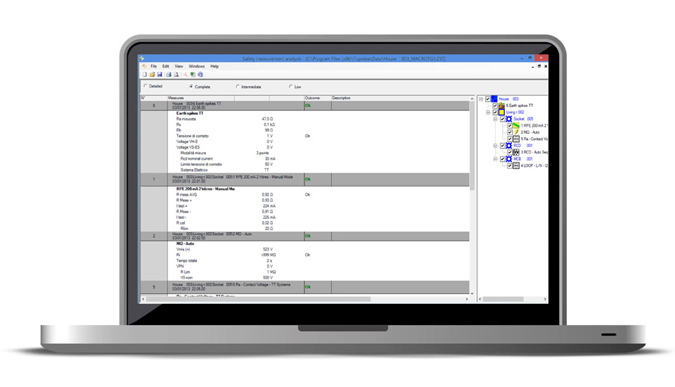

Il Software TopView √ Creazione di un report professionale √ Creazione report di stampa personalizzati esportabili anche in formato XLS e PDF. √ Trasferimento dai dati da strumento a PC tramite collegamento OTTICO

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Serie √ C2033X : Cavo 3 fili con spina Shuko √ KITGSC5 : Set 4 cavi + 4 coccodrilli + 2 puntali Blu/Nero √ KITTERRNE : Set 4 cavi + 4 sonde metalliche √ A0050 : Alimentatore esterno 230V AC/12VDC √ HTFLEX33D : Pinza flex 3000A AC diametro 174mm, 3 pezzi √ TOPVIEW2006 : Windows software + cavo ottico/USB C2006 √ BORSA2051 : Borsa soffice per trasporto √ Certificato di calibrazione ISO9000 √ Manuale d'uso Opzionali √ HTFLEX3003 : Set 3 pinze flex 300-3000A AC, diametro 174mm √ HTFLEX35 : Pinza flessibile 3000A AC, diametro 274mm √ HT96U : Pinza standard 1-100-1000A AC, diametro 54mm √ HT97U : Pinza standard 10-100-1000A AC, diametro 54mm √ HP30C2 : Pinza standard 200-2000A AC, diametro 70mm √ HP30C3 : Pinza standard 3000A AC, diametro 70mm √ IMP57 : Accessorio per Impedenza Loop ad alta risoluzione √ HT903 : Accessorio per collegamento a TA esterni √ HT52/05 : Sonda per misura Temperatura/Umidità √ HT53/05 : Sonda per misura Illuminamento (Lux) √ CN0050 : Set cinghie per uso di strumento a tracolla √ 1066-IECN : Connettore per prolunghe cavi banana, colore nero √ 1066-IECR : Connettore per prolunghe cavi banana, colore rosso √ 606-IECN : Connettore con terminazione magnetica Normative 16th edition CEI 17-13/1 CEI 64-8 CEI 64-8 612.2 CEI 64-8 612.3 .4 .5 CEI 64-8 612.6.1 CEI 64-8 612.6.2 CEI 64-8 612.6.3 Direttiva EMC 2004/108/CE Direttiva LVD 2006/95/CE DPR 462 del 22/10/2001 EN 61008 IEC/EN61557-1 IEC/EN61557-2 IEC/EN61557-3 IEC/EN61557-4 IEC/EN61557-5 IEC/EN61557-6 IEC/EN61557-7 MARCATURA CE VDE 0100

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
