IngeREV Garage - Stazione di ricarica per ambienti domestici

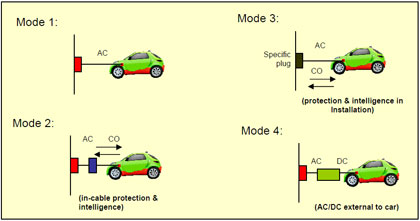

Modi di ricarica

Stazione di ricarica domestica per veicoli elettrici
La stazione di ricarica per veicoli elettrici IngeREV®Garage, destinata ad installazioni a parete, è progettata per essere integrata ed utilizzata per la ricarica dei veicoli in installazioni residenziali, domestiche o equivalenti. L’involucro metallico dal design innovativo ne assicura la robustezza e la solidità. L’intuitiva interfaccia utente è realizzata con un ampio display e segnalazioni LED integrate.

Flessibilità
A partire dalla versione monofase, con assorbimento di potenza fino a 3,7 kW, è consigliabile considerare in fase progettuale dell’impianto linee dedicate opportunamente dimensionate e protette. Lo stesso dispositivo, nelle versioni trifase, con potenze fino a 22kW, trova applicazione in ambienti destinati alla ricarica di flotte aziendali, hotel, parcheggi, etc.

Sicurezza
Le prese di connessione sono laterali, di facile accesso e protette con coperchio a molla. Sulle prese di ricarica in modo 3 è disponibile l’opzione di interblocco meccanico per prevenire l’estrazione accidentale o non autorizzata. L’abilitazione locale dell’utente è effettuata con autenticazione tramite scheda RFID.

Comunicazione
La stazione di ricarica IngeREV®Garage è configurabile per il funzionamento indipendente oppure in una rete di comunicazione con altre stazioni di ricarica IngeREV®. Compatibile con tutti gli accessori di comunicazione Ingeteam, l’interfaccia di comunicazione RS485 integrata permette il completo monitoraggio ed il controllo del dispositivo.


CARATTERISTICHE

  • Abilitazione locale dell’utente con autenticazione tramite scheda RFID.
  • Ricarica del veicolo elettrico nei Modi 1, 2 e 3 dello standard internazionale IEC 61851.
  • Gestione della ricarica differita.
  • Contatore di energia e potenza integrato.
  • Classe di protezione IP54.
  • Interfaccia di comunicazione RS485 integrata per monitoraggio e controllo del dispositivo.
  • Display LCD grafico integrato.
  • Software Ingecon®Sun Manager per configurazione del dispositivo e registrazione dei dati.

OPZIONI

  • Riarmo automatico del dispositivo di protezione differenziale dell’interruttore magnetotermico.
  • Scaricatori di sovratensione estraibili Classe II con segnalazione.
  • Interfaccia di comunicazione Ethernet, CAN, GPRS o 3G.

SICUREZZA

  • Collegamento verso terra del veicolo durante la ricarica.
  • Protezione contro cortocircuiti, sovracorrenti ed guasto di isolamento tramite interruttori con riarmo automatico opzionale integrati nel dispositivo.
  • Controllo continuo della corretta connessione, monitoraggio e regolazione della corrente di carica (solo Modo 3).
  • Controllo della codifica resistiva del cavo tramite interruttori automatici (solo Modo 3).
  • Ritenzione meccanica del cavo durante il processo di carica (solo Modo 3).

INFORMAZIONI GENERALI

Temperatura operativa

da -20°C a 50°C
Umidità relativa 0 - 95%
Grado di protezione IP54
Grado di protezione da impatti meccanici IK10
Certificazioni CE
Norme EMC e di Sicurezza IEC 61851-1, EN 61000-6-1, EN 61000-6-3, EN 61851-22

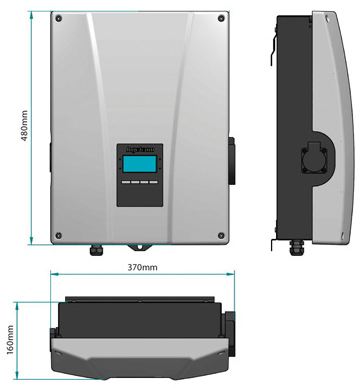

Dimensioni 370 x 160 x 480 mm
Peso 10 Kg

CARATTERISTICHE ELETTRICHE
MODELLI WM116 WM316 WM332
Monofase / Trifase Monofase Trifase
Corrente massima 16 A 32 A
Modi di ricarica Modi 1, 2 e 3
Massima potenza di uscita 3.7 kW 11 kW 22 kW
Contatore di energia Classe A - Energia attiva / Classe B - Energia reattiva
Identificazione utente locale Lettore RFID (ISO 14443A / Mifare 13.56 MHz)
Comunicazione standard RS485
Comunicazione opzionale Ethernet, CAN, GPRS, 3G
Protezione da sovracorrente Interruttore magnetotermico
Protezione da guasti di isolamento Dispositivo di protezione differenziale 30mA Classe A
Protezione da sovratensioni Scaricatori estraibili Classe II con segnalazione (opzionali)

Download datasheet (PDF)

Manuale di installazione (PDF)
