IngeREV City - Stazione di ricarica per ambienti urbani






















Modi di ricarica

Stazione di ricarica per veicoli elettrici

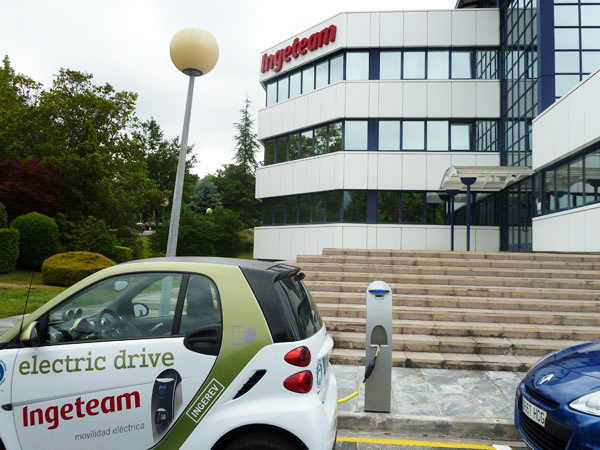

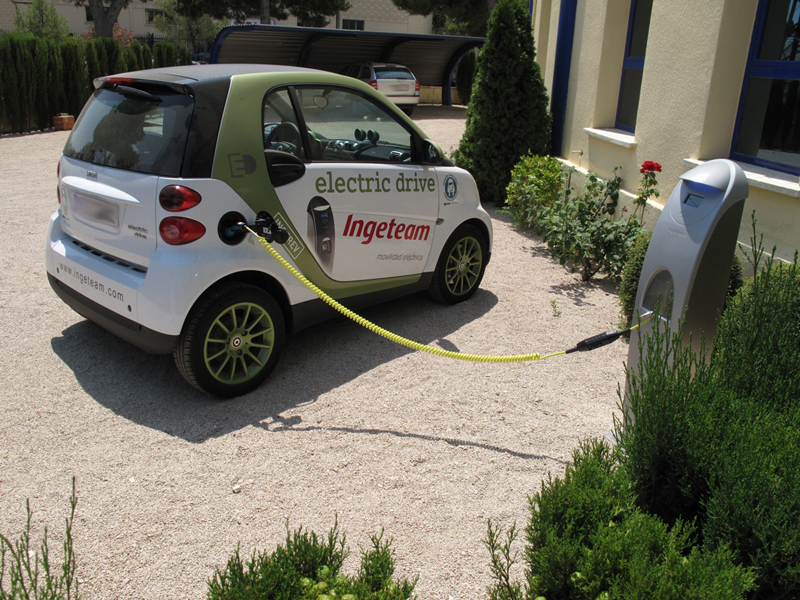

Le stazioni di ricarica IngeREV®City sono caratterizzate da un design accattivante e molto curato adatto ad inserirsi perfettamente in ogni contesto urbano. Pensata per resistere alle intemperie ed a eventuali atti vandalici, Ingerev®City è progettata in conformità con gli standard internazionali recepiti IEC 61851, perfetta per essere utilizzata per la ricarica di veicoli in Modo 3 in ambienti pubblici.

Flessibilità di installazione

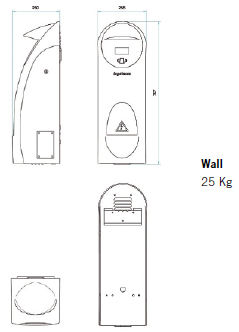

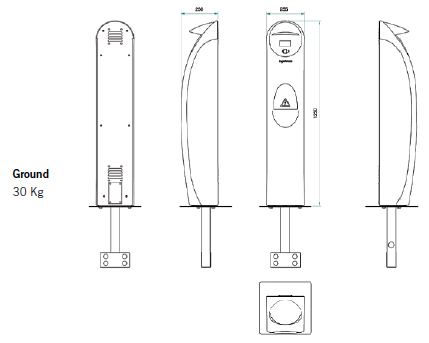

La stazione di ricarica IngeREV®City è disponibile in due versioni: “Ground”, progettata per il montaggio a terra e “Wall”, progettata per il montaggio a parete o su strutture di supporto.

Sicurezza

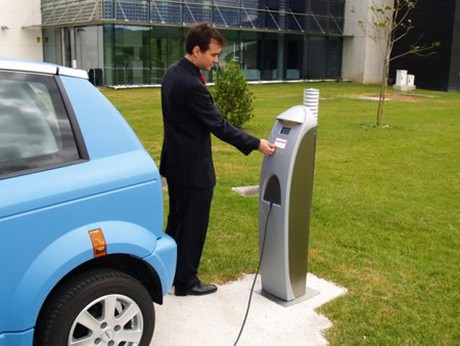

La struttura e il basamento sono in acciaio inossidabile ad alta resistenza meccanica. Il vano prese è protetto da uno sportello scorrevole che garantisce meccanicamente l’accesso solo a utenti autorizzati. Il dispositivo è inoltre dotato di un accumulatore di energia che alimenta l’elettronica e i servizi ausiliari, permettendo l’identificazione dell’utente e il blocco dello sportello in caso di assenza di alimentazione da rete. L’abilitazione locale dell’utente è effettuata con autenticazione tramite schedaRFID.

Semplicità di utilizzo
La segnalazione dello stato del dispositivo (attesa veicolo, identificazione effettuata, atteda connessione, veicolo connesso, ricarica in corso, fine ricarica, allarmi, anomalie, etc.) è realizzata con matrici di LED multicolore ad alta visibilità e basso consumo.

Comunicazione
La stazione di ricarica IngeREV®City è configurabile per il funzionamento indipendente oppure in una rete di comunicazione con altre stazioni di ricarica IngeREV®. L’interfaccia di comunicazione RS485 integrata permette il completo monitoraggio ed il controllo del dispositivo.

CARATTERISTICHE

  • Abilitazione dell’utente locale con autenticazione tramite scheda RFID.
  • Ricarica del veicolo elettrico nei Modi 1, 2 e 3 dello standard internazionale IEC 61851.
  • Gestione della ricarica differita.
  • Contatore di energia e potenza integrato.
  • Accumulatore di energia per alimentazione dei servizi ausiliari in caso mancanza della rete.
  • Classe di protezione IP55.
  • Interfaccia di comunicazione RS485 integrata per monitoraggio e controllo del dispositivo.
  • Display LCD grafico integrato.
  • Software Ingecon®Sun Manager per configurazione del dispositivo e registrazione dei dati.

OPZIONI

  • Riarmo automatico del dispositivo di protezione differenziale dell’interruttore magnetotermico.
  • Scaricatori di sovratensione estraibili Classe II con segnalazione.
  • Interfaccia di comunicazione Ethernet, CAN, GPRS o 3G.

SICUREZZA

  • Collegamento verso terra del veicolo durante la ricarica.
  • Protezione contro cortocircuiti, sovracorrenti ed guasto di isolamento tramite interruttori con riarmo automatico opzionale integrati nel dispositivo.
  • Controllo continuo della corretta connessione, monitoraggio e regolazione della corrente di carica (solo Modo 3).
  • Controllo della codifica resistiva del cavo tramite interruttori automatici (solo Modo 3).
  • Ritenzione meccanica del cavo durante il processo di carica (solo Modo 3).

INFORMAZIONI GENERALI

Temperatura operativa

da -20°C a 50°C
Umidità relativa 0 - 95%
Grado di protezione IP55
Grado di protezione da impatti meccanici IK10
Certificazioni CE
Norme EMC e di Sicurezza IEC 61851-1, EN 61000-6-1, EN 61000-6-3, EN 61851-22
Dimensioni 255 x 250 x 1250 mm / 255 x 250 x 767 mm
Peso 10 Kg

CARATTERISTICHE ELETTRICHE
MODELLI GM116 GM316 GM332 WM116 WM316 WM332
Monofase / Trifase Trifase Monofase Trifase
Corrente massima 16 A 32 A 16 A 32 A
Modi di ricarica Modi 1, 2 e 3
Massima potenza di uscita 3.7 kW 11 kW 22 kW 3.7 kW 11 kW 22 kW
Contatore di energia Classe A - Energia attiva / Classe B - Energia reattiva
Identificazione utente locale Lettore RFID (ISO 14443A / Mifare 13.56 MHz)
Comunicazione standard RS485
Comunicazione opzionale Ethernet, CAN, GPRS, 3G
Accumulatore (in assenza di rete CA) Autonomia 1 ora
Protezione da sovracorrente Interruttore magnetotermico
Protezione da guasti di isolamento Dispositivo di protezione differenziale 30mA Classe A
Protezione da sovratensioni Scaricatori estraibili Classe II con segnalazione (opzionali)

Download datasheet (PDF)

Manuale di installazione (PDF)
