La macchina di calpestio HD 2040 è un generatore di rumore da impatto normalizzato per la misura dell’isolamento acustico dei solai secondo le norme ISO 140-6, ISO 140-7, ISO 140-8, ASTM E492 e E1007.
È dotata di 5 martelli in linea azionati, tramite un albero a camme, da un motore controllato da un sistema elettronico. La velocità di caduta dei martelli e la frequenza degli impatti sono costantemente monitorate per assicurare il rispetto della normativa. Indicatori a LED sul pannello frontale segnalano il corretto funzionamento di ciascun martello, rilevato mediante un sensore ottico. I martelli sono in acciaio inossidabile temprato e indeformabili nel tempo. È fornita di piedini di supporto con base in gomma regolabili in altezza. Sul coperchio posteriore è alloggiato il distanziale di riferimento per la verifica dell’altezza di caduta. Il distanziale entra nella sede con una
leggera pressione, si tira per estrarlo. I piedini possono essere ruotati sotto la base per ridurre le dimensioni dell’imballo e facilitare il trasporto della macchina.
L’avvio e l’arresto dell’apparato avviene tramite un pulsante sul pannello frontale oppure a distanza mediante il radiocomando in dotazione. L’antenna va avvitata al connettore posto sulla parte superiore del coperchio; si svita per riporre l’apparato nella sua custodia.
Alimentazione da rete 100…240 Vac o dalla batteria ricaricabile agli ioni di litio alloggiata all’interno dell’apparato. Il caricabatteria è incorporato, la batteria si ricarica automaticamente quando è presente il collegamento alla rete.
La struttura in alluminio riduce il peso dell’HD2040 e la rende facilmente trasportabile.
Una livella a bolla sul coperchio dell’apparato permette il posizionamento perfettamente orizzontale. L’interno del coperchio di protezione dell’HD2040 è trattato con materiale fonoassorbente.

Per collaudare l’isolamento acustico degli edifici, è necessario utilizzare delle sorgenti sonore che rispettino le richieste di specifiche norme tecniche ISO.
Delta Ohm ha sviluppato un sistema per la misura dei requisiti acustici passivi che integra le caratteristiche più avanzate richieste per questo tipo di apparecchiature.
L’esigenza di elevati livelli di emissione acustica, necessari per far fronte a sempre crescenti valori di isolamento dei moderni edifici, è stata fatta coesistere con una portabilità e versatilità tra le migliori oggi sul mercato.

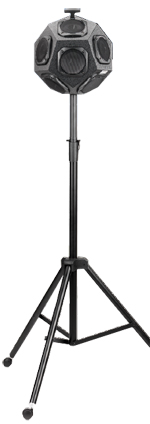

HD 2050 è una sorgente sonora composta di 12 altoparlanti disposti su uno chassis dodecaedrico, in grado di irradiare energia sonora ad alta potenza in tutte le direzioni con una direzionalità conforme alla ISO 3382.
La sorgente sonora è integrabile con il sistema di amplificazione digitale HD 2050.20, il quale oltre a fornire un’elevata potenza offre un equalizzatore in grado di adattare la risposta del sistema a tutte le esigenze di misura.

Caratteristiche:
• Conforme ISO 140-3, ISO 3382, d.p.c.m. 5/12/97, UNI 11367.
• Impostazione setup personalizzato con curve di equalizzazione utente.
• Elevata Potenza Sonora. Con una potenza sonora di oltre 120 dB (LIN) re 1pW , l’HD 2050 consente misure anche di pareti molto isolanti laddove il rapporto segnale/rumore nell’ambiente ricevente diventa critico. Il range di
frequenza lineare in 1/3 oct da 80 Hz a 10 kHz consente agevolmente di coprire le richieste delle norme tecniche per la misura dei requisiti acustici passivi degli edifici. In aggiunta l’estensione dello spettro oltre il canonico range 100 Hz ÷ 3150 Hz consente di utilizzare efficacemente il sistema HD 2050 anche per misure di acustica architettonica. Il subwoofer opzionale HD 2050.40 estende ulteriormente la risposta e la potenza in bassa frequenza per coprire applicazioni specifiche in grandi ambienti.
• Versatilità di utilizzo grazie all’amplificazione digitale. L’equalizzatore integrato nel sistema di amplificazione HD 2050.20 permette di modificare lo spettro di emissione dell’HD 2050. In questo modo particolari esigenze di misura possono essere soddisfatte agevolmente, come per esempio la necessità di concentrare maggiore potenza acustica in determinate zone dello spettro di frequenza. Il software di gestione dell’equalizzazione, fornito assieme
all’amplificatore, consente di personalizzare la curva di emissione e di memorizzarla per essere poi caricata e attivata nel sistema amplificatore- dodecaedro.
• Leggerezza e trasportabilità. Con un peso di soli 9 kg e un diametro esterno di 385 mm, HD 2050 è uno dei dodecaedri più leggeri sul mercato. L’amplificatore digitale HD 2050.20 fornisce una potenza di oltre 1000 W su 12 ohm e viene fornito con un flight case estremamente robusto e leggero. Il sistema HD 2050 è pensato per la portabilità in cantiere. Il dodecaedro

HD 2050.20 è un amplificatore digitale ad alta potenza e integra un generatore di rumore bianco e rosa a controllo remoto. Grazie all’ingresso ausiliario è possibile pilotarlo con un generatore esterno per
applicare, ad esempio, segnali sine sweep.
Per non influire sui livelli misurati, un controllore permette di spegnere automaticamente la ventola di raffreddamento quando si eseguono misure in ambienti silenziosi o quando si misurano tempi di riverberazione con sorgente interrotta; in questo caso la ventola viene spenta automaticamente quando si interrompe l’emissione del generatore.
Con il software di controllo Podware dell’equalizzatore parametrico è possibile, anche in real time, attivare funzioni di mute, guadagno, equalizzatore parametrico a 8 bande più due filtri shelving e due filtri HP e LP, ritardo. I setup creati possono essere memorizzati nell’amplificatore HD 2050.20.

La cassa di facciata passiva HD 2050.30 è lo strumento ideale per generare un campo sonoro uniforme sul fronte di un edificio. HD 2050.30 offre non solo l’elevata potenza di emissione in un range di frequenza esteso da 70 Hz a 20 kHz, necessaria per sovrastare eventuale rumore di fondo, ma anche una distribuzione sonora uniforme soprattutto alle alte frequenze, garantita dalla particolare costruzione del driver per le alte frequenze. Grazie a questa soluzione vengono ridotti notevolmente i fenomeni di concentrazione, soprattutto sulla gamma alta, dovuti alla direzionalità dei normali trasduttori quando sono utilizzati vicino alla parete, viene quindi migliorata la precisione delle misure.

Caratteristiche:
• Elevata Potenza Sonora. Un spl di 129 dB permette alla cassa HD 2050.30 di effettuare misure su facciate molto isolanti anche in presenza di elevato rumore di fondo.
• Versatilità. La cassa HD 2050.30 è posizionabile agevolmente in tutte le situazioni tipiche dei collaudi di facciate. È disponibile un supporto specifico per il posizionamento a 45° sia a terra che su stativo, guadagnando con quest’ultimo sistema metri preziosi nella distanza dalla facciata. Il peso di 13,5 kg rappresenta il giusto compromesso
tra prestazione in potenza e trasportabilità.
• Ottima diffusione del campo acustico ad alta frequenza.
• Controllo remoto con l’amplificatore digitale HD 2050.20.

Il subwoofer passivo HD 2050.40 è stato pensato per funzionare in abbinamento con il dodecaedro HD 2050. Il sistema composto dal subwoofer HD 2050.40, dal dodecaedro HD 2050 e dall’amplificatore digitale HD 2050.20 permette di rispondere a esigenze di misura dell’isolamento molto spinte.
Laboratori di prove acustiche, produttori di materiali con elevate caratteristiche isolanti, tecnici acustici con esigenze di misura specifiche o in generale laddove sia necessaria molta energia sonora a bassa e alta frequenza, troveranno nel sistema uno strumento completo ed efficace.

Caratteristiche:
• Isolamento acustico di materiali molto isolanti. Un spl di 130 dB nel range di frequenza 45 Hz ÷ 120 Hz permette al subwoofer HD 2050.40, abbinato al dodecaedro HD 2050 e all’amplificatore digitale HD 2050.20, di misurare isolamenti estremamente elevati anche alle basse frequenze. HD 2050.40 è la soluzione corretta per laboratori con esigenze di misura al passo con lo sviluppo dei materiali isolanti del settore edile e navale.
• Acustica architettonica di grandi ambienti. HD 2050.40 integra il dodecaedro HD 2050 in applicazioni di misura
del tempo di riverberazione per ambienti di grande volume. Spesso le caratteristiche di potenza ed estensione in frequenza degli altoparlanti dodecaedrici, in tali ambienti, non sono sufficienti a ricreare un campo sonoro sufficientemente diffuso o elevati livelli di pressione sonora su pareti di grande superficie. Le misure in queste
condizioni di campo sonoro possono essere inattendibili o troppo dipendenti dalla necessità di avere una rumorosità di fondo molto ridotta. In questi casi HD 2050.40 è la soluzione di misura corretta.
