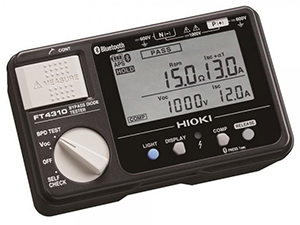

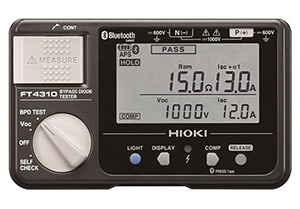

Asita FT4310
Tester per la prova dei diodi di bypass dei pannelli fotovoltaici. Tecnologie HIOKI

Datasheet (PDF)


Richiedi informazioni e quotazione


Identifica istantaneamente i diodi di bypass danneggiati, alla luce del sole e senza oscurare i pannelli.


Quali malfunzionamenti mette in luce?
1)    Diodo in corto-circuito

le celle coinvolte non generano energia = la produzione della stringa è ridotta
2)    Diodo aperto
       in caso di ombreggiamento parziale, le celle coinvolte si trasformano in carico = pericolo di incendio


FT4310 effettua due misurazioni molto semplici ma estremamente efficaci che consentono di determinare se il diodo conduce regolarmente, è in corto-circuito o aperto.

Misura 1: tensione a vuoto VOC (per accertare se qualche diodo è in corto)
a)   Dalla scheda tecnica dei pannelli, l’operatore verifica la tensione a vuoto VOC e la quantità di diodi integrati
      nella scatola di connessione “junction box”.
b)   Dagli schemi elettrici, l’operatore accerta la quantità di pannelli per stringa, così da calcolare la tensione
      a vuoto nominale della stringa.
c)   Si esegue la prova VOC, verificando che la tensione a vuoto della stringa corrisponda a quella di targa
      Se un pannello con VOC=30V e 3 diodi di bypass ne presenta 1 in corto, la VOC misurata è 20Volt;
      se i diodi in corto sono 2 allora la VOC è 10Volt, se i diodi sono tutti OK la VOC=30V.

Misura 2: corrente di corto-circuito BPD TEST (per accertare se qualche diodo è aperto)
FT4310 esegue la misura della corrente di corto-circuito, cioè pone in corto i terminali + e –
del pannello/stringa (per 10ms o meno), e contemporaneamente introduce una corrente aggiuntiva di 1A.
Si esegue la prova BPD TEST:
a1)   Se il risultato di misura della corrente circolante corrisponde a ISC+1A, significa che il diodo è OK
a2)   Se il risultato della misura della corrente circolante è equivalente alla sola ISC, significa che la corrente aggiuntiva di 1A non è circolata, e di conseguenza il diodo è aperto


Con la APP Gennect Cross puoi visualizzare e registrare le misure su smart-phone e tablet in connessione diretta bluetooth® velocizzando le verifiche in campo.

Scarica l'APP:


Prestazioni di misura:

  • Misura della tensione a vuoto VOC, della corrente di corto-circuito ISC e della resistenza del percorso di bypass RBPR
  • Idoneo su sistemi fino a 1000Vdc e con corrente di stringa fino a 12A
    (non può effettuare misure su stringhe in parallelo)
  • Utilizzo in condizioni climatiche estreme da -20°C a 65°C
  • Display retro-illuminato ad alta leggibilità per letture da qualsiasi angolazione
  • Grado di protezione IP40 (involucro)


Accessori in dotazione:
9788/11L
    coppia puntali di prova con controllo remoto
C0206         custodia imbottita
