Manutenzioni

E’ dimostrato ampiamente che il controllo e la manutenzione preventiva sulla strumentazione di misura in modo riducono sensibilmente la possibilità di guasti o di errori di misura.

La Test s.r.l. è in grado di affiancare il cliente con differenti tipologie di interventi di manutenzione, che possono comprendere ad esempio la verifica delle performance della strumentazione, la pulizia approfondita dell’unità sia esterna (estetica) che funzionale (pulizia filtri, sezione alimentazione, percorsi di ventilazione e raffreddamento, pulizia dei sistemi di visualizzazione) la verifica del grado di usura e ossidazione di connettori RF.
Gli interventi o l’esito delle performance possono essere su richiesta descritti in appositi report di servizio.
Se si è rilevata una anomalia o un guasto nella strumentazione lo strumento è sottoposto ad ulteriori interventi di diagnosi al fine di valutare la natura delle anomalie.


Riparazioni

La Test s.r.l. effettua servizio di riparazione sulla strumentazione elettronica di misura.

Il servizio di riparazione è offerto per la strumentazione di misura delle principali marche quali, ad esempio, Hewlett-Packard /Agilent, Tektronix, Rohde&Schwarz, Advantest, Lecroy, Instek, Amplifier Research, Marconi/Aeroflex e sulle principali categorie di strumentazioni di misura quali analizzatori di spettro, analizzatori di rete due porte vettoriali e scalari, oscilloscopi, strumenti multifunzioni per l’analisi della rete elettrica, amplificatori, alimentatori.
(Per maggiori informazioni consulta il menu a destra -->)


Tutte le nostre diagnosi sono effettuate a titolo gratuito e al cliente sono sottoposte differenti soluzioni in modo da contenere costi e tempi di ripristino.

In base alle esigenze e al budget disponibile sono pianificati interventi di riparazione, permuta o sostituzione, prevedendo anche soluzioni di noleggio della strumentazione.

Richiedi Informazioni e Quotazioni

Dettagli relativi ad alcune tipologie di intervento

1- Riparazione di guasti inerenti le sezioni RF

L'applicazione di eccessivi livelli di potenza RF, il verificarsi di scariche elettrostatiche o l'applicazione di tensione continua o potenza inversa sono le principale cause che implicano un danno alle sezioni RF deòòa strumentazione.

Tali guasti solitamente riguardano gli stadi di ingresso della strumentazione.

Nella tabella seguente sono descritti a titolo di esempio alcune casistiche affrontate:

Figura 1 e 2 Analizzatore di spettro Riparazione celle attenuazione realizzate con componenti SMD discreti e riparazione mixer
Figura 3 Analizzatore di spettro Riparazione celle discrete di attenuazione

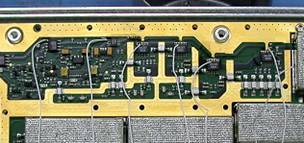

Figura 4 e 5 Network Analyzer Interventi di riparazione su sezioni amplificatrici
Figura 6 Analizzatore di spettro palmare Ricostruzione stadio di ingresso
Figura 7 Generatore RF Ricostruzione catena di amplificazione RF

Richiedi Informazioni e Quotazioni

Particolare di un alimentatore danneggiato dal surriscaldamento che ha invecchiato profondamente i condensatori di filtro provocando la perdita del dielettrico che ha invaso tutto il circuito stampato
Negli alimentatori della stessa tipologia oltre alle riparazioni sono state apportate modifiche al dissipatore per migliorare la circolazione dell’aria e favorire il raffreddamento dei componenti passivi

Richiedi Informazioni e Quotazioni

Caso n° 1 Riparazione Antenna stilo attiva Sostituzione Amplificatore Jfet obsoleto e non più reperibile sul mercato tramite adattamento di un nuovo integrato con case SMD al circuito stampato preesistente
Caso n° 2 Riparazione driver attenuatori Ricostruzione integrato driver obsoleto e non più reperibile sul mercato con componenti discreti e successivo assemblaggio sul circuito stampato del modulo isolato tramite Kapton
Caso n° 3 Riparazione della sezione di alimentatore di un oscilloscopio L’alimentatore di un oscilloscopio risulta interessato da una extratensione indotta da una scarica atmosferica che causa una scarica tra il circuito stampato e  il telaio dell’unità, provocando la rottura della sezione primaria di potenza e del modulo ibrido del PFC.
L’alimentatore viene in primis riparato ripristinando la sezione primaria di potenza, successivamente la sezione PFC è replicata su circuito stampato e si  implementa un nuovo regolatore discreto che sostituisca in toto la funzionalità del modulo ibrido.

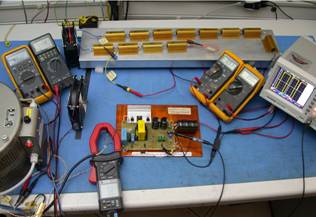

La sezione PFC viene sottoposta ad adeguato burn-in su carico resistivo.
Il modulo ibrido regolatore è ricostruito tramite prototipazione su apposita scheda e installato sul circuito stampato.

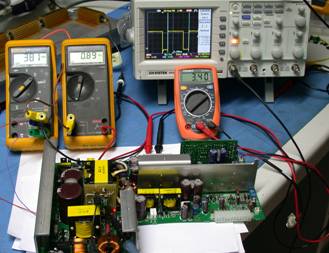

La riparazione termina con l’implementazione del regolatore ricostruito sull’alimentatore dell’oscilloscopio, che viene a sua volta sottoposto a burn-in prima di procedere al rimontaggio all’interno dell’unità

Richiedi Informazioni e Quotazioni

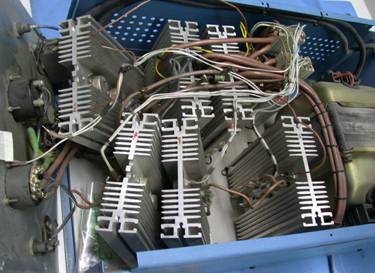

Queste sono le condizioni in cui ci perviene l’alimentatore artigianale. Praticamente tutti i transistor della parte di potenza sono danneggiati da un surriscaldamento generalizzato. Sono inoltre danneggiati i colonnini che isolano i dissipatori e il surriscaldamento ha addirittura provocato il dissaldamento dei cavi di potenza
L’alimentatore è invaso dalla sporcizia e l’esecuzioni delle saldature è pessima, come si vede dalla realizzazione di quello che potrebbe definirsi uno shunt.

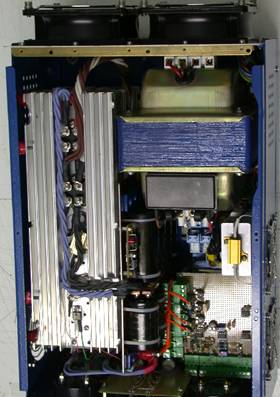

La ricostruzioni inizia posizionando i nuovi transistor su dissipatori maggiorati, riservando lo spazio rimanente al posizionamento della logica di controllo, alla protezione crowbar e allo shunt di corrente.
L’alimentatore è inoltre dotato di ventole di raffreddamento e di un nuovo banco di condensatori di livellamento passando dagli originali 16mF agli attuali 118mF installati su barra di rame.

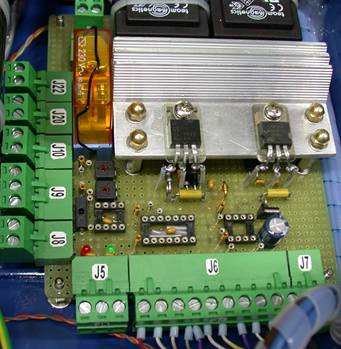

Si esegue infine il cablaggio e l’installazione della logica di controllo su schedina millefori.
L’installazione della versione di prova termina effettuando un primo cablaggio della sezione di potenza e un collegamento al pannello frontale, ancora privo delle serigrafie.
Si effettua il burn-in dello strumento ai valori nominali di tensione corrente e potenza massima ottimizzando il cablaggio e la ventilazione tramite l’uso della termocamera.

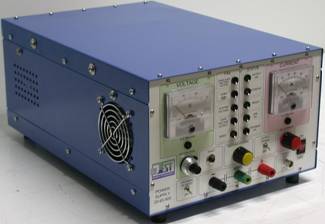

Questo è il tanto atteso risultato finale!
