- Visualizzazione contemporanea di tutte le misure
- Calcolo del rendimento dei pannelli fotovoltaici
- Calcolo del rendimento di conversione AC/DC
- Stampa dei risultati delle misure per la certificazione
- Memoria interna e interfacce RS232 & USB
- Software di trattamento delle misure
- Analisi grafica di tutte le misure (tramite software)
- Rilevazione grafica della caratteristica I-V e dei principali parametri di un impianto fotovoltaico
PRESENTAZIONE STRUMENTO
Il Green Test-FTV 100 è uno strumento di misura progettato per soddisfare
tutte le esigenze del tecnico durante le fasi dell’installazione, collaudo, certificazione e
manutenzione degli impianti fotovoltaici.
Questo strumento è in grado di misurare e visualizzare contemporaneamente tutti i parametri
caratteristici degli impianti sia monofase che trifase, compresi il rendimento dei
pannelli fotovoltaici ed il rendimento di conversione (inverter).
Come prescritto dal D.M 19-02-2007 e guida cei 82-25 Dicembre 2008.
UTILIZZO DELLO STRUMENTO
Gli impianti fotovoltaici sono costituiti da due blocchi fondamentali:
- Generatore fotovoltaico formato da una o più batterie di pannelli fotovoltaici che
generano una corrente continua
- Inverter dispositivo che converte la corrente continua generata dai pannelli in corrente
alternata per l’utilizzo in rete
Il Green Test-FTV 100 dispone di tre ingressi per le tensioni (V-DC) e corrente
(I-DC) erogate dal generatore fotovoltaico che permettono di misurare simultaneamente
fino a tre batterie di pannelli fotovoltaici. A seconda delle esigenze dettate dall’impianto,
si possono utilizzare uno, due o tutti e tre gli ingressi.
Per la corrente alternata ci sono tre ingressi per le misure di tensione (V-AC) e tre ingressi per
le misure di corrente (I-AC) che consentono di effettuare le misure su reti monofase e trifase.
I rendimenti sono calcolati automaticamente.
PRINCIPALI CARATTERISTICHE TECNICHE
- Contenitore da cantiere IP67 (aperto IP54)
- Monitor LCD a colori da 5.7” (risoluzione 320x240)
- Misura dei parametri atmosferici e calcolo della potenza teorica disponibile
- Misura di tensione, corrente e potenza erogata dai pannelli fotovoltaici
- Misura di tensione, corrente e potenza all’uscita dell’inverter (DC/AC)
- Calcolo del rendimento dei pannelli fotovoltaici e del rendimento di conversione DC/AC con visualizzazione dei valori ed evidenza dell’esito del test
- Acquisizione delle misure atmosferiche, dei pannelli fotovoltaici e le misure
dell’inverter contemporaneamente o in due fasi separate
- Stampa del risultato dei test dell’impianto tramite software
- Memoria elevata capacità per anagrafica cliente, caratteristiche dell’impianto, esito test
- Alimentazione accumulatori Li-Ion 4,5Ah (autonomia 8h) + adattatore da rete
- Interfacce RS232 ed USB 2.0 per la gestione dei dati tramite PC
- Temperatura funzionamento da 5°C a 40°C
- Sicurezza elettrica EN61010-1, Cat.IV 600V, Cat.III 1000V
- Compatibilità elettromagnetica EN61326-1
- Dimensioni / peso: 360 x 304 x 194 mm / 3 Kg. circa
- Trasmettitore remoto (opzionale): per ricevere in tempo reale e contemporaneamente tutte le misure dei paramentri atmosferici, tramite collegamento seriale via filo oppure in esclusiva via wireless tramite adattatore Bluetooth senza fili.

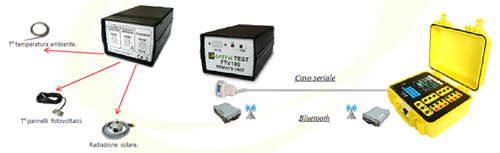

- Remote unit FTV100: unità remota per il collegamento delle sonde di temperatura ambiente-pannelli e piranometro, e trasmissione in tempo reale delle misure atmosferiche allo strumento Green Test FTV100.
-
Kit comunicazione "Bluetooth": kit bluetooth completo, per la comunicazione senza fili in real-time tra il Green Test FTV100 e la Remote unit FTV100.
- Kit comunicazione "Cavo": kit cavo seriale lunghezza 15 metri completo di connettore RS232 maschio/femmina 9 pin, per la comunicazione in real-time tra il Green Test FTV100 e la Remote unit FTV100.
- Possibilità di scaricare aggiornamenti di firmware e software
- la funzione grafica per le visualizzazioni automatiche delle curve di andamento (tensioni, correnti, irraggiamento, potenze, parametri ambientali, ecc …) direttamente tramite software;
-
la funzione di mantenimento in memoria del valore di potenza DC integrata con misure ambientali per misure in momenti separati (come richiesto dalla norma CEI 82-25)
Collegamento seriale via filo oppure in esclusiva via wireless tramite adattatore Bluetooth senza fili |
 |

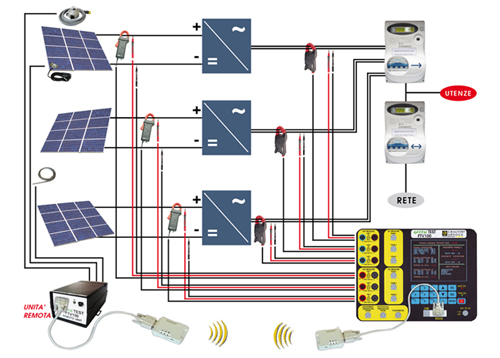

Schema di Collegamento di Impianti Trifase |
 |

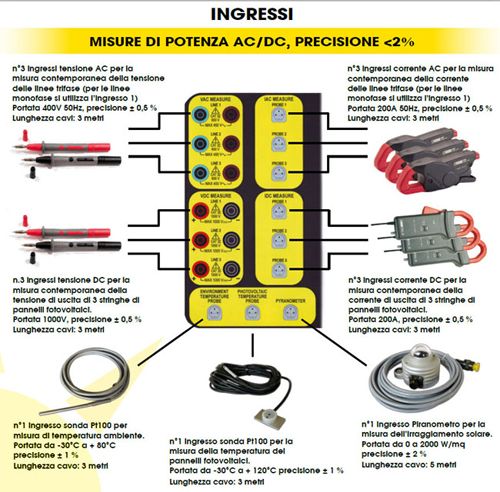

Ingressi - Misure di Potenza AC/DC, precisione <2% |
 |
|
