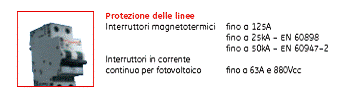

LINEA MODULARE PLUS:

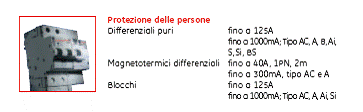

PROTEZIONE DELLE LINEE E PROTEZIONE DELLE PERSONE

SPECIFICA PER IMPIANTI FOTOVOLTAICI

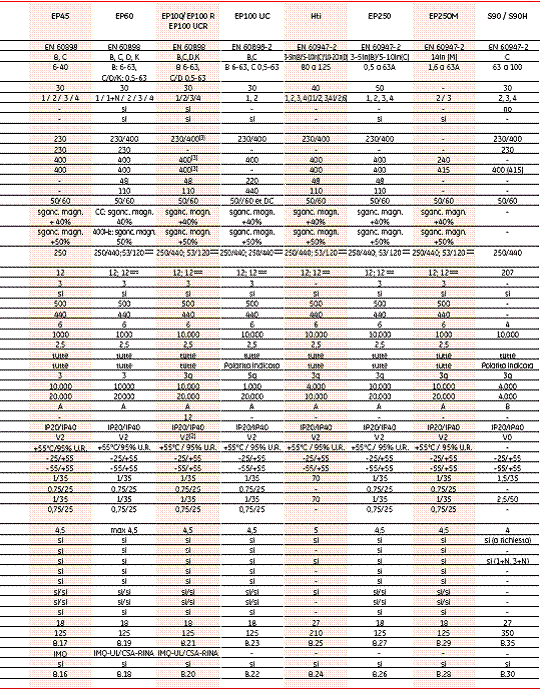

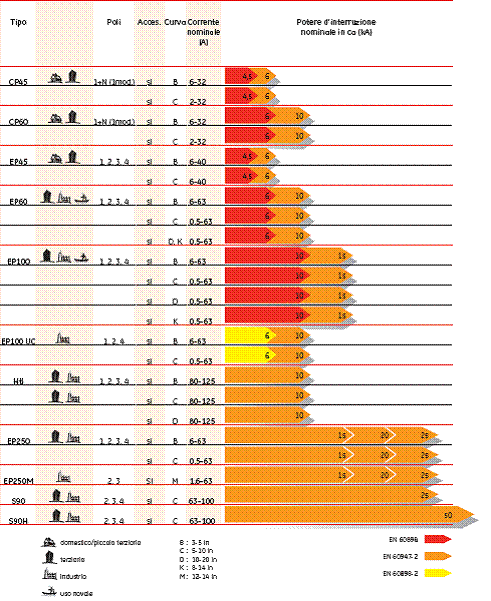

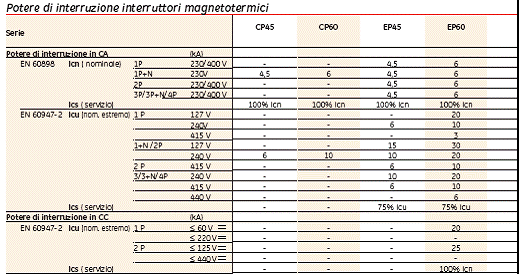

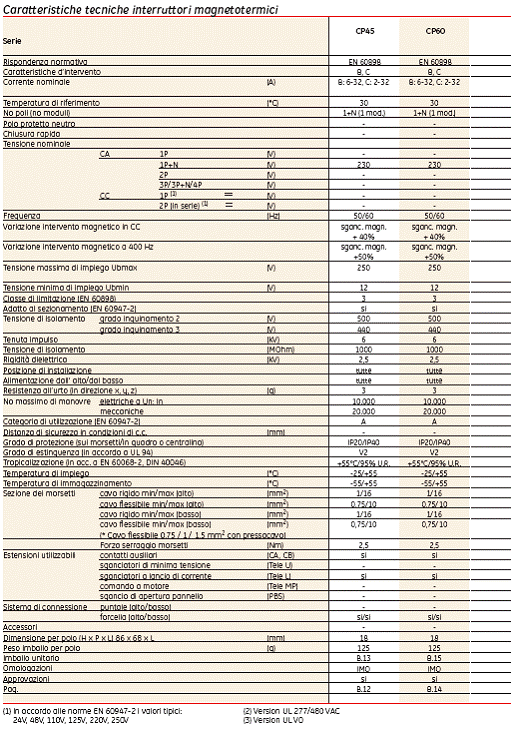

GAMMA INTERRUTTORI MAGNETOTERMICI GE
TEST Srl utilizza per i propri impianti fotovoltaici:

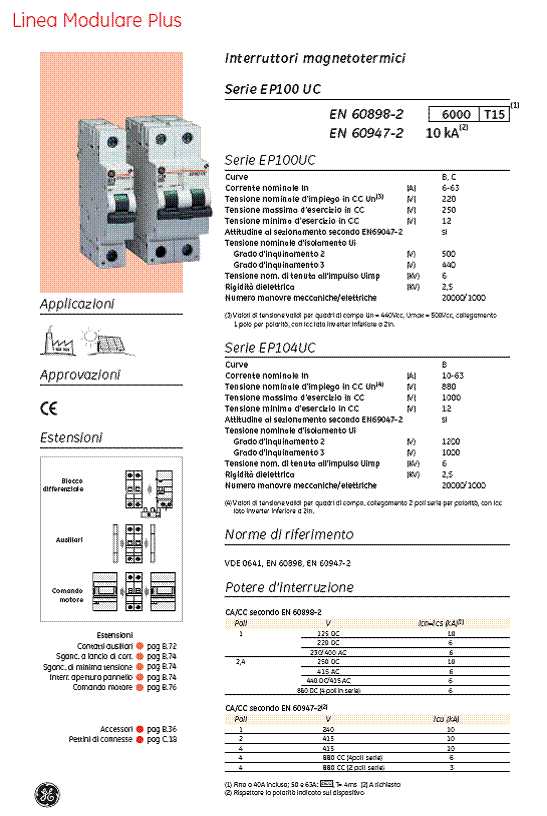

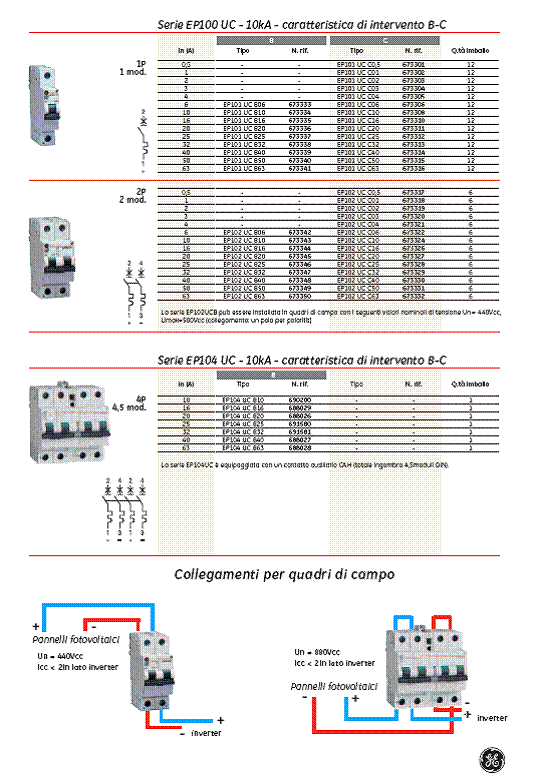

Interruttore magnetotermico modulare per fotovoltaico |
2 e 4 poli per protezione e sezionamento stringhe fotovoltaiche da 12 a 880Vcc.
I primi con una soluzione modulare dedicata ai quadri di campo:
- Esecuzione compatta
- Tensione fino a 880Vcc, corrente fino a 63A
- Blocco leva di manovra lucchettabile
- Ausiliari elettrici per segnalazione stato manovra e guasto
- Comando motore Tele MP
- Riarmo automatico TeleREC SOLAR per EP102UC
Attitudine al sezionamento secondo EN 60947-2
Caratteristica / Tipo |
EP102UC |
EP104UC |
Curva |
B |
Corrente nominale In (A) |
6 - 63 |
10 - 63 |
Tensione nominale d'impiego in CC Un (V) |
440 |
880 |
Tensione massima d'esercizio in CC (V) |
500 |
1000 |
Tensione minima d'esercizio in CC (V) |
12 |
Attitudine al sezionamento secondo EN 69047-2 |
si |
Tensione nominale d'isolamento Ui Grado d'inquinamento 2 (V) |
500 |
1200 |
Tensione nominale d'isolamento Ui Grado d'inquinamento 3 (V) |
440 |
1000 |
Tensione nom. di tenuta all'impulso Uimp (kV) |
6 |
Rigidità dielettrica (kV) |
2,5 |
Numero manovre meccaniche/elettriche |
20.000/1.000 |
Categoria di utilizzazione |
DC-21B |
|

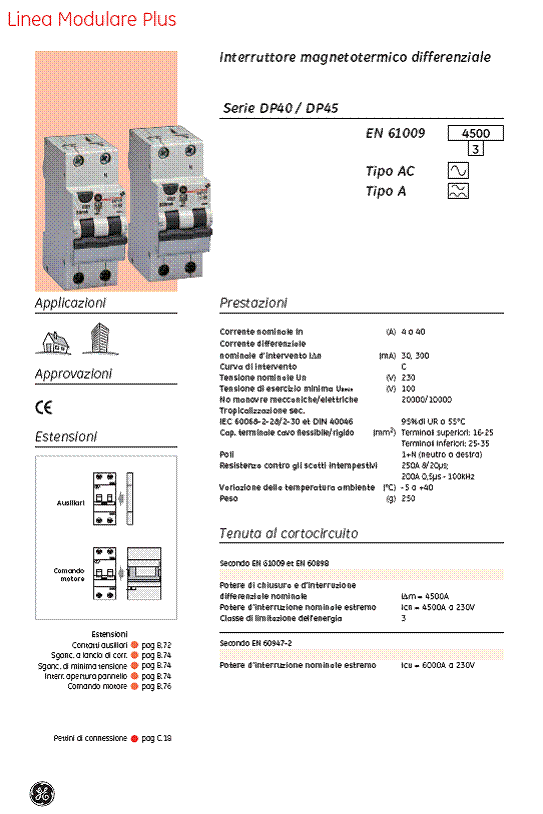

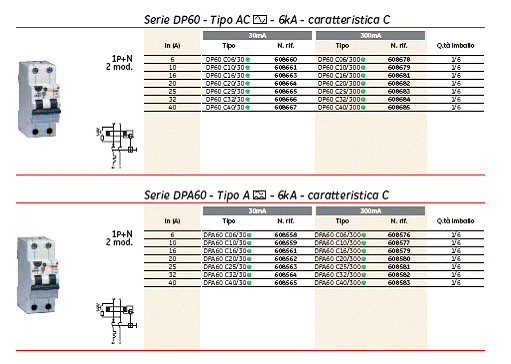

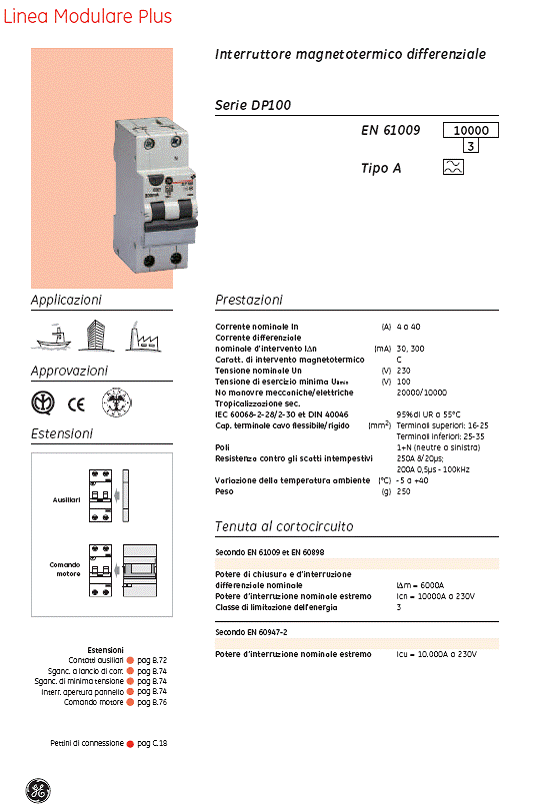

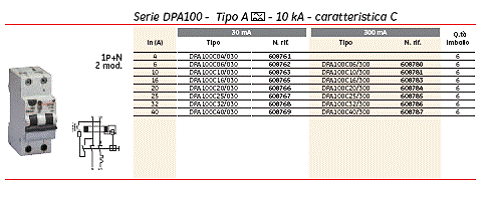

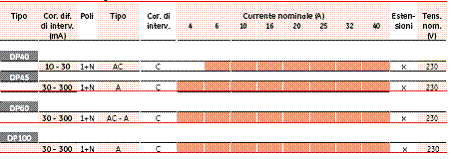

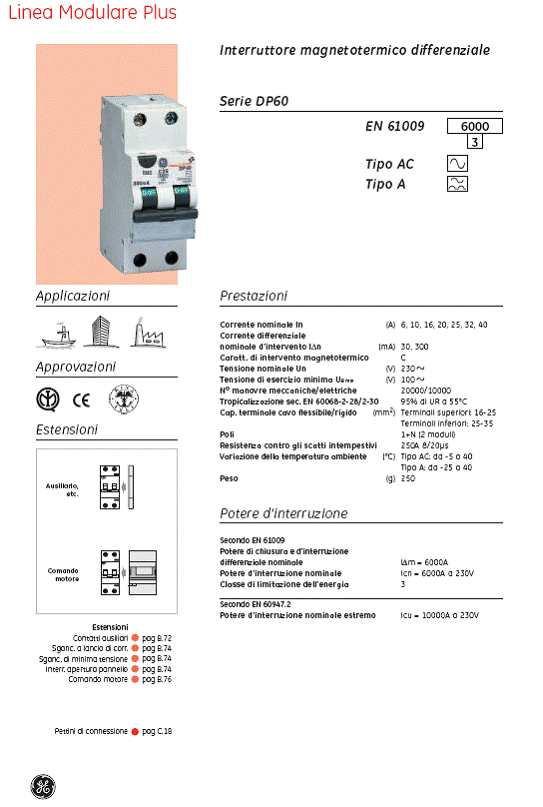

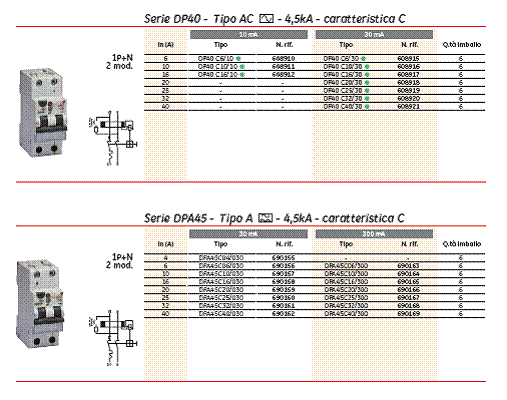

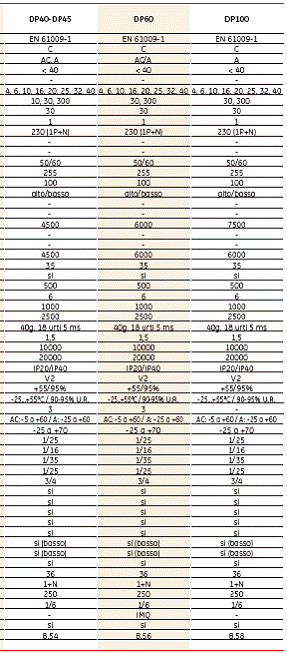

GAMMA INTERRUTTORI MAGNETOTERMICI DIFFERENZIALI

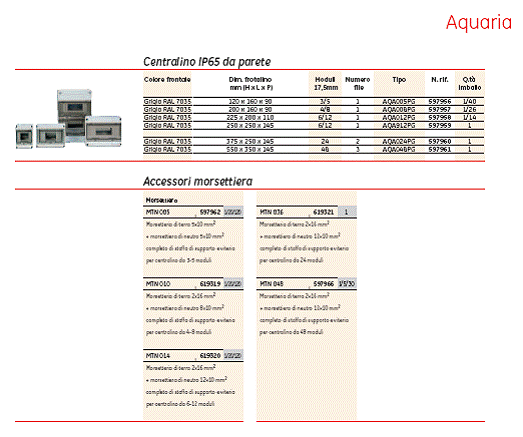

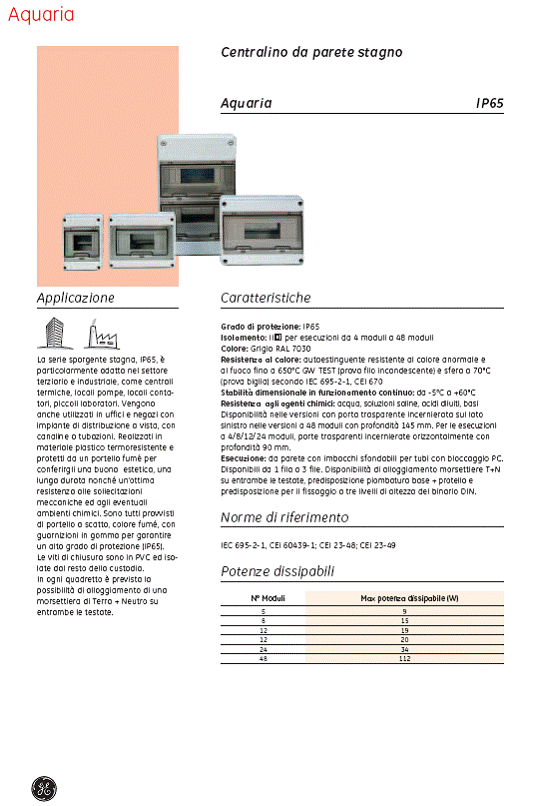

QUADRI PER DISTRIBUZIONE TERMINALE
|
