Come prescritto dal D.M. 19-02-2007 e guida cei 82-25 Dicembre 2008
HT ITALIA - SOLAR 300
- Strumento per verifiche su impianti fotovoltaici -

- Display TFT retroilluminato
- Unità di misura remota di irraggiamento e temperatura SOLAR-01
- Set 5 cavi + coccodrilli per misura tensioni
- 3 pinze amperometriche AC
- 1 pinza amperometrica DC
- Piranometro corredato di certificato di calibrazione
- Sonda per misura temperatura pannelli
- Pennino per "touch-screen"
- Alimentatore a rete
- Batteria ricaricabile Li-ION 3,7V
- Memoria esterna: Pen drive USB (salvataggio registrazioni)
- Cavo USB per trasferimento dati a PC
- Windows Software per analisi dati su PC
- Valigia di trasporto


Scarica il Datasheet Scarica il datasheet Scarica la Brochure Scarica il datasheet


Nuove pinze amperometriche per il collaudo di grandi impianti fotovoltaici

HP30C2
Trasduttore a pinza per misura di corrente AC con portate 200-2000A
  HT98U
Trasduttore a pinza per misura di corrente AC/DC fino a 1000A

Numero:

3 PINZE

Correnti primarie:

200A, 2000A FS

Campi di misura:

0,1 ÷ 200A / 1A ÷ 2000A

Segnale di uscita:

1V

Protezione:

A mezzo diodi

Rapporti:

5mV/A – 0.5mV/A

Precisione:

vedere tabella

Errore massimo:

2% (della lettura)

Carico esterno minimo:

10KΩ

Campo di frequenza:

40Hz ÷ 5kHz

Grado di inquinamento:

2 secondo IEC 1010-1

Resistenza dielettrica:

5,5 KV 50 Hz 1 min

Campo di temperatura:

-10 ÷ +50 °C

Categoria di sovratensione:

CAT - III 600V

Max diametro cavo:

70mm

Max dimensioni barra:

100x46mm oppure 126x35mm

Dimensioni (mm):

133 x 336 x 52 mm

Peso:

 1.7kg

Collegamento in uscita:

Cavo schermato FM2R 2m,
connettore FRB D01



Numero:

1 PINZA

Portata:

1000A AC/DC

Campi di misura:

1A ÷1200A AC/DC

Segnale di uscita:

1V AC/DC

Protezione:

a mezzo diodi

Rapporti:

1mV/A

Precisione:

±(1% lettura +0.5A)

Risoluzione:

100mA

Carico esterno minimo:

10kΩ

Resistenza dielettrica:

5,5 KV 50Hz 1min

Campo di temperatura:

0 ÷ +50 °C

Categoria di sovratensione:

CAT III 600V

Alimentazione:

1x9V batteria tipo IEC 6F22

Max diametro cavo:

52mm

Azzeramento:

manuale con trimmer di
regolazione

Test carica batteria:

indicazione a LED

Dimensioni (mm):

213(L) x 85(La) x 24(H)

Peso:

600g

Collegamento in uscita:

Cavo schermato FM2R 2m,
connettore Hypertac

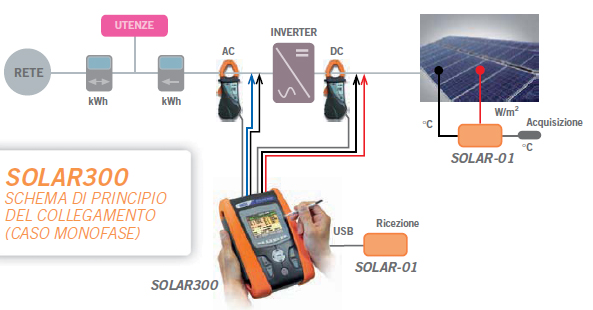

Schema di principio del Collegamento del Solar300 (caso monofase)


SOLAR 300: Descrizione funzionalità
Lo strumento SOLAR 300 consente l’esecuzione di tutte le prove previste per la verifica dell’efficienza di impianti fotovoltaici monofase e trifase ed effettuarne il collaudo secondo i requisiti previsti dal D.M. 19/02/2007.

Per adempiere ai requisisti dettati dal suddetto decreto occorre eseguire:
- La misura della Potenza DC in uscita dai pannelli
- La misura della Potenza AC in uscita dall’inverter
- La misura dell’irraggiamento solare [W/m2]
- La misura della temperatura dei pannelli

La misura della Potenza AC e DC richiede il collegamento degli ingressi dello strumento a monte (DC) e a valle dell’inverter in modo da acquisire simultaneamente i valori delle coppie (VDC, IDC) – (VAC, IAC) nel caso di impianto Monofase o (VDC, IDC) – (V1AC, I1AC) – (V2AC, I2AC) – (V3AC, I3AC) nel caso impianti Trifase.


Tipicamente l’inverter si trova collocato in una parte dell’edificio che può essere anche sensibilmente distante dall’ubicazione dei pannelli fotovoltaici. Al fine di agevolare l’operatore nel corso della misura, si è introdotto un dispositivo di misura remoto codificato come SOLAR-01 che acquisisce i valori delle seguenti grandezze:
- Irraggiamento [W/m2]
- Temperatura dei pannelli [°C]
- Temperatura ambiente (dei pannelli) [°C]


I valori acquisiti dal SOLAR-01 vengono poi trasferiti all’unità principale SOLAR300 tramite collegamento USB che provvede ad elaborarli per ottenere l’esito finale del collaudo.

Il SOLAR 300 consente inoltre la Registrazione prolungata nel tempo di tutte le grandezze coinvolte nella misura. La capacità di memorizzazione dello strumento consente di accumulare una quantità veramente considerevole di dati e pertanto si pone immediatamente il problema su come analizzare i dati stessi.

Il SOLAR 300 consente all’utilizzatore di visualizzare direttamente sul display dello strumento:
- Le informazioni generali inerenti la registrazione effettuata (configurazione utilizzata, commenti, ecc..)
- Tracciare l’andamento grafico di tutte le grandezze registrate
- Richiamare l’esito complessivo della prova


Il tutto coadiuvato da un display a colori “Touch screen” grazie al quale eseguire l’analisi dei dati è possibile con grande semplicità.
Il software di gestione Topview, distribuito unitamente al SOLAR300, offre la possibilità di creare report professionali personalizzati con visualizzazione del logo aziendale, dati del utilizzatore, commenti inerenti la registrazione, ecc.

Funzioni
- Misura Tensione DC e AC (Monofase e Trifase)
- Misura Corrente DC e AC (Monofase e Trifase)
- Misura Potenza DC e Potenza attiva AC (Monofase e Trifase)
- Misura Fattore di potenza (cosphi) (Monofase e Trifase)
- Misura Irraggiamento
- Misura Temperatura pannello e ambiente
- Valutazione esito collaudo: OK / NON OK
- Registrazione nel tempo delle grandezze elettriche
- Registrazione armoniche e anomalie di tensione (buchi, picchi)
- Display colori TFT (320x240pxl) retroilluminato, 64k colori con “touch screen”
- Batteria ricaricabile + uscita USB + Pen Drive USB + Help on Line
- Memoria interna 15MBytes + Compact Flash


Accessori in dotazione
- Unità di misura remota di Irraggiamento e Temperatura
- Set di 5 cavi + coccodrilli per misura Tensioni
- Pinza amperometrica 100A AC, diametro cavo 30mm, 3 pezzi
- Pinza amperometrica 10-100A AC/DC, diametro cavo 30mm
- Piranometro corredato di certificato di calibrazione
- Sonda per misura temperatura dei pannelli
- Pennino per “touch screen”
- Alimentatore a rete
- Cavo USB per trasferimento dati a PC
- Windows Software per analisi dati su PC
- Valigia di trasporto

Accessori opzionali
- Pinza amperometrica 1000A AC/DC, diametro cavo 50mm
- Pinza amperometrica 10-100-1000A AC, diametro cavo 54mm
- Pinza amperometrica 200-2000A AC, diametro cavo 70mm

Normative
- Marcatura CE
- EN 50160
- EN 61010-1
- D.M. 19/02/2008


Specifiche tecniche

TENSIONE DC
Campo (V) Risoluzione (V) Incertezza Impedenza di ingresso
0.0 ÷ 1000.0 0.1 ± (0.5%lettura + 2cifre) 10MΩ

TENSIONE AC TRMS
Tipo impianto Campo (V) Risoluzione (V) Incertezza Impedenza di ingresso
MONOFASE 0.0 ÷ 600.0 0.1 ± (0.5%lettura + 2cifre) 10MΩ
TRIFASE 0.0 ÷ 1000.0

ANOMALIE DI TENSIONE AC
Tipo impianto Risoluzione (V) Risoluzione tensione (V) Incertezza Impedenza di ingresso
MONOFASE 0.0 ÷ 600.0 0.2 ± (1.0%lettura + 2cifre) ± 10ms
TRIFASE 0.0 ÷ 1000.0

CORRENTE DC/AC TRMS (tramite trasduttore esterno – FS = Fondo Scala pinza)
Campo (V) Risoluzione (mV) Incertezza Impedenza di ingresso
0.0 ÷ 1000.0 0.1 ± (0.5%lettura + 0.06%FS) 510MΩ

ARMONICHE DI TENSIONE/CORRENTE
Ordine armonica Risoluzione Incertezza
DC ÷ 49° 0.1V / 0.1A ± (5.0%lettura + 5cifre)

POTENZA DC (Incertezza @ Vmis>60V e dotazione standard HT4004)
Grandezza FS pinza Campo (W) Risoluzione (W) Incertezza
POTENZA 10A 0.000 ÷ 99.99k 0.001k ÷ 0.01k ± (2.0%lettura + 6cifre)
100A 0.000 ÷ 999.9k

POTENZA AC (Incertezza @ Vmis>60V e dotazione standard HT4005)
Grandezza FS pinza Campo (W) Risoluzione (W) Incertezza
Potenza Attiva
Potenza Reattiva
Potenza Apparente
100A 0.00 ÷ 99.99k 0.01k ÷ 0.1k 0.6 ÷ 1.0
100.0 ÷ 999.9k

FATTORE DI POTENZA (cosφ)
Campo Risoluzione Incertezza [°]
0.20 ÷ 1.00 0.01 ± (5.0%lettura + 5cifre)

IRRAGGIAMENTO (tramite trasduttore esterno)
Campo (mV) Risoluzione (mV) Incertezza Protezione da sovraccarichi
2.0 ÷ 120.0 0.01 ÷ 0.1 ± (0.5%lettura + 0.1mV) 1V

TEMPERATURA (tramite trasduttore PT300)
Campo (Ω) Risoluzione (Ω) Incertezza Impedenza di ingresso
960 ÷ 1040 1 ± (2.0.%lettura + 1Ω) 1V
