Scaricatori
Dispositivi per la Protezione per la Sovratensione
I Surge Protection Devices adottati dalla TEST sono progettati per proteggere gli impianti e gli apparecchi da diverse sovratensioni, originate da scariche atmosferiche e manovre. Gli apparecchi utilizzati sono dei limitatori di sovratensioni che devono essere dimensionati in funzione della loro esposizione ambientale e del livello di guasto accettato dalle apparecchiature protette e dagli stessi dispositivi di protezione dalle sovratensioni collegati a valle.
Il dispositivo è progettato in modo tale che, in caso di una sovratensione, la corrente elettrica che si sviluppa viene dirottata verso un circuito preferenziale separato rispetto all'impianto da proteggere e scaricata a terra.
In Italia son in vigore le norme CEI 81-10 (2006-04) per quanto riguarda l'utilizzo degli scaricatori e la norma CENELEC HD 60364-55.534 (2007-02) per quanto riguarda le caratteristiche dei dispositivi di protezione contro le sovratensioni. |

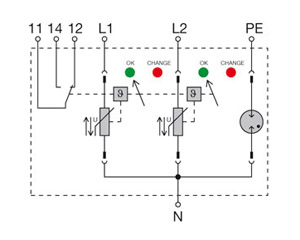

PU II 2+1R 550V / 40kA
Weidmüller
| Note del prodotto: |
| Nota per dati tecnici |
* questo prodotto risponde anche alle richieste della classe III con Uoc: 6 kV |
| Descrizione del prodotto |
Protezione contro le sovratensioni di classe II
con Uc: 550 V
per applicazioni fotovoltaiche
- parte superiore del varistore ad innesto
- livello di tensione codificato, div. Tensione
- assorbimento elevato di energia con tempo di reazione breve
- ruotabile di 180°
- nessuna corrente residua
- installazione in distribuzioni
- funzione di protezione termica
- coordinamento con classe I con Up: <1,5 kV
|
| Nota per accessori |
Scaricatore innestabile di ricambio PU II 0 550V / 40kA - 8860120000
e PU II 0 N-PE 280V / 40kA - 8871940000 |
| Conduttori allacciabili: |
| Sezione nominale flessibile, max. con terminale |
25 mm² |
| Sezione nominale flessibile/rigido con terminale |
25 mm² |
| Tipo di collegamento |
Collegamento a vite |
| flessibile max. |
25 mm² |
| flessibile min. |
4 mm² |
| flessibile, min. con terminali (DIN 46228-1) |
4 mm² |
| semirigido, max |
25 mm² |
| semirigido, min. |
4 mm² |
| Corrente di scarica della parte superiore: |
| Corrente di scarica limite (8/20 µs) |
40 kA |
| Corrente di scarica nominale (8/20 µs) |
20 kA |
| Dati generali: |
| Contatto di segnalazione |
250 V 1A 1CO con PU II 2+1 R |
| Indicatore ottico di funzione |
verde = ok, rosso = scaricatore difettoso, sostituire |
| Forma |
3 TEcustodia portacomponenti |
| Grado di protezione |
IP 20 |
| Tipo di collegamento |
Collegamento a vite |
| Sezione nominale flessibile/rigido con terminale |
25 mm² |
| flessibile |
4 ... 25 mm² |
| flessibile, con terminali (DIN 46228-1) |
4 ... 25 mm² |
| semirigido |
4 ... 25 mm² |
| Temperatura ambiente (esercizio) |
-40 ... 80°C |
| Temperatura di magazzinaggio |
-40 ... 80°C |
| Nota per dati tecnici |
* questo prodotto risponde anche alle richieste della classe III con Uoc: 6 kV |
| Nota per accessori |
Scaricatore innestabile di ricambio PU II 0 550V / 40kA - 8860120000
e PU II 0 N-PE 280V / 40kA - 8871940000 |
| Dati tecnici: |
| Tensione PV secondo IEC 60364-7-712 |
≤ 1000 V |
| Massima temperatura costante, DC [(L+/L-) -->PE] |
900 V AC / 1200 V DC |
| Tensione nominale |
550 V |
| Tensione nominale (AC) |
550 V |
| Tensione permanente massima, Uc (AC) |
550 V |
| Tensione permanente DC max. |
745 V |
| Classe di prescrizione secondo IEC 61643-1 |
Classe II * |
| Tensione permanente AC max. |
550 V |
| Classe di prescrizionesecondo EN 61643-11 |
T2 |
| Corrente di scarica nominale (8/20 µs) |
20 kA |
| Corrente di scarica limite (8/20 µs) |
40 kA |
| Corrente di scarica, max. (8/20 µs) |
40 kA |
| Tempo di risposta |
≤ 25ns |
| Fusibile, max. |
125 A gL |
| Tensione permanente massima, Uc (N-PE) |
260 V |
| Corrente di scarica limite per ogni pista 8/20 µs (N-PE) |
20 kA |
| Livello di protezione In (N-PE) |
< 400 V |
| Livello di protezione con In (Up) |
< 2650 V |
| Livello di protezione con 5kA (Up) |
< 1700 V |
| Sovratensione temporanea - UTOV |
550 V |
| AC/DC/UC |
AC |
| Elementi di protezione: |
| Indicatore ottico di funzione |
verde = ok, rosso = scaricatore difettoso, sostituire |
| Tensione di disturbo: |
| Livello di protezione con 5kA (Up) |
< 1700 V |
| Livello di protezione con In (Up) |
< 2650 V |
| Dimensioni: |
| Campo di serraggio, max. |
25 mm² |
| Campo di serraggio, min. |
4 mm² |
| Campo di serraggio, nominale |
25 mm² |
| Lunghezza |
99 mm |
| Altezza |
58 mm |
| Larghezza |
54 mm |
|
|
