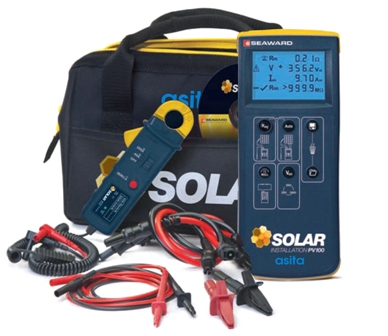

Il multifunzione PV100 offre prestazioni di misura e modalità di prova decisamente innovative e pratiche per l’esecuzione di verifiche di sicurezza elettrica sulla sezione in DC degli impianti fotovoltaici, in conformità alle normative tecniche CEI EN 61557-2 e CEI EN 61557-4 alle quali la norma CEI 64-8/6 si riferisce.

In particolare PV100 esegue le misure di continuità dei conduttori di protezione e delle relative connessioni nonché la misura della resistenza di isolamento tra i conduttori attivi del pannello o della stringa di pannelli, senza la necessità di modificare i collegamenti o realizzare artifici esterni per porre in corto-circuito i terminali positivo e negativo del pannello o della stringa di pannelli.

Inoltre PV100 realizza le misure di tensione a vuoto, della corrente di corto-circuito e della corrente erogata dalla stringa di pannelli FV.

Per la misura della resistenza di isolamento, PV100 si connette direttamente ai terminali del pannello o della stringa (tramite gli idonei e specifici cavi di prova forniti a corredo), verifica la tensione di uscita a vuoto dopodiché mette in corto-circuito tali terminali e contemporaneamente ne verifica l’isolamento elettrico rispetto alla connessione di terra di riferimento.

Il tutto in condizioni di totale sicurezza per l’operatore ed in maniera semplice e veloce.
Durante la breve fase di corto-circuito, PV100 misura la corrente Icc della stringa di pannelli.
