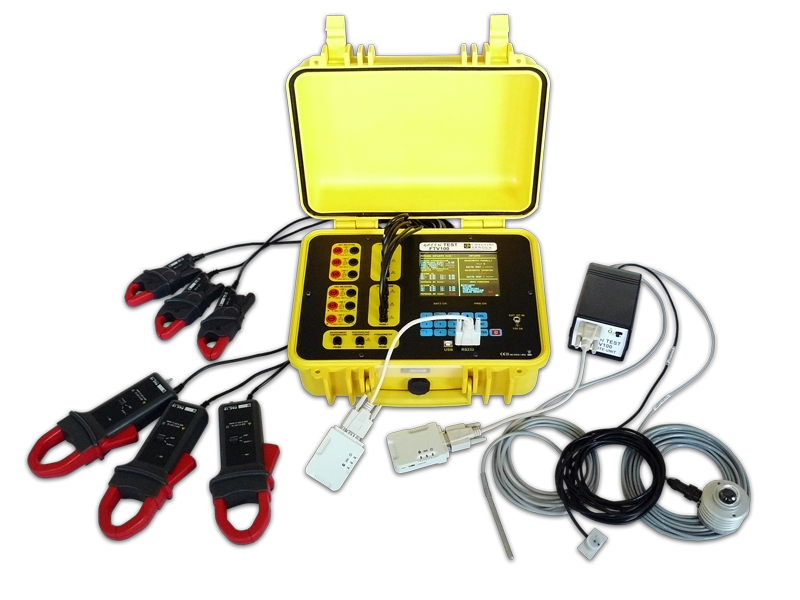

PRESENTAZIONE STRUMENTO
Il Green Test-FTV 100 è uno strumento di misura progettato per soddisfare
tutte le esigenze del tecnico durante le fasi dell’installazione, collaudo, certificazione e
manutenzione degli impianti fotovoltaici.
Questo strumento è in grado di misurare e visualizzare contemporaneamente tutti i parametri
caratteristici degli impianti sia monofase che trifase (3 pinze DC) compresi il rendimento dei
pannelli fotovoltaici ed il rendimento di conversione (inverter).
Come prescritto dal D.M 19-02-2007 e guida cei 82-25 Dicembre 2008.
(La guida CEI 82/25 Dicembre 2008 prevede che la misura dei valori per il calcolo del rendimento avvenga con parametri ambientali costanti oppure simultaneamente. Con il Green Test FTV-100 queste condizioni sono facilmente ottenibili.)

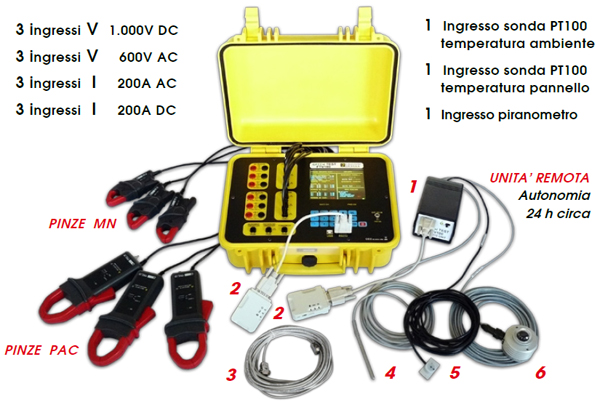

PRINCIPALI CARATTERISTICHE TECNICHE
- Valigetta da cantiere antiurto
- Piranometro precisione per irradiazione solare
- Sonda PT100 per temperatura ambiente
- Sonda PT100 per temperatura pannelli
- 3 pinze amperometriche D per corrente AC da 1 a 3000Aac
- 3 pinze amperometriche PAC per corrente DC da 1 a 1400Adc
- 6 set cordoni + puntali di misura
- Batteria ricaricabile + adattatore da rete
- Software trasferimento dati
- Borsa di trasporto accessori di misura
- Certificato di conformità
- Certificato di calibrazione SIT per piranometro

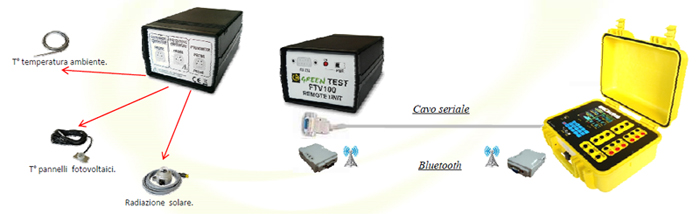

SISTEMA DI COMUNICAZIONE PER IMPIANTI ESTESI
- Unità remota per la trasmissione in tempo reale delle misure atmosferiche allo strumento
- Kit di adattatori seriale-bluetooth per la trasmissione dei dati fino a 100 metri di distanza
- Cavo seriale 15 metri con connettore RS232 maschio/maschio 9 PIN
KIT ACCESSORI PER MISURE ATMOSFERICHE
- Sonda PT100 per la misura della temperatura ambiente -30...+80°C, Precisione +/-1%
- Sonda PT100 per la misura della temperatura dei pannelli -30...+120°C, Precisione +/-1%
- Piranometro per misure dell'irraggiamento solare 0...2000 W/m2, Precisione +/-2%
SOFTWARE DEDICATO GREEN TEST REPORT
- Gestion remota strumento
- Aggiornamento versione software e firmware

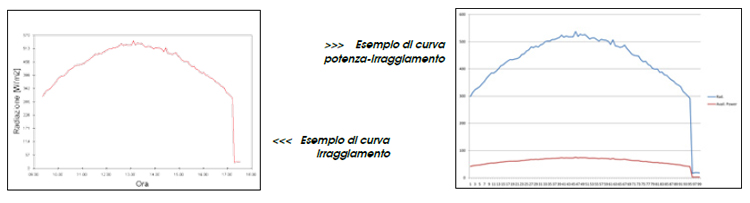

- Analisi grafica di tutte le grandezze
- Acquisizione di tutte le grandezze in tempo reale
 |

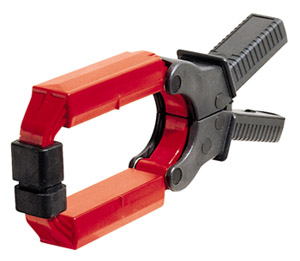

Pinza amperometrica D per corrente AC da 1 a 3000Aac |

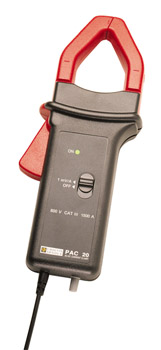

Pinza Amperometrica PAC per corrente DC da 1 a 1400Adc |
 |
 |
Misure di potenza AC/DC, precisione <2% |
 |
Collegamento seriale via filo oppure in esclusiva via wireless tramite adattatore Bluetooth senza fili |
 |

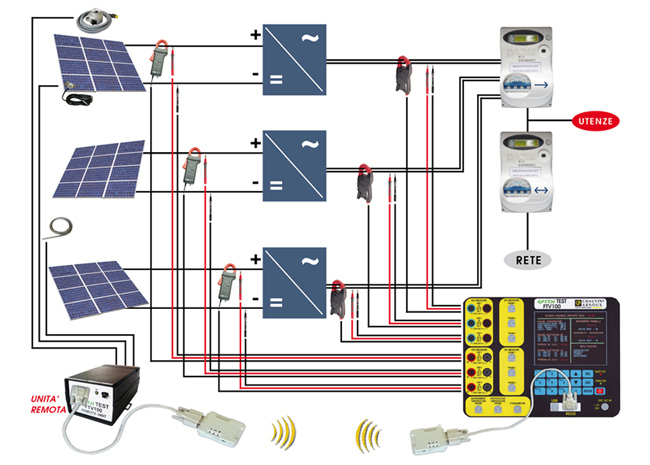

Schema di Collegamento di Impianti Trifase |
 |
|
